1. Aanmaken master dark en bias

Het aanmaken van bias en dark masters is een essentieel onderdeel voor het calibreren van de Light frames die je geschoten hebt. PixInsight biedt alle mogelijke hulpmiddelen om masters aan te maken die later onderdeel van je master bibliotheek kunnen worden.

Darks subs kunnen gemaakt worden door de lenskap op de OTA te bevestigen (er mag geen licht meer in het optisch pad vallen) en de camera minimaal 20 frames te laten schieten met dezelfde ISO-waarde en belichtingstijd waarmee het object later wordt vastgelegd. Bias frames kunnen worden aangemaakt door de kortste belichtingstijd in te stellen (bijv. 1/8000). Vanzelfsprekend dient de ISO-waarde gelijk te zijn zoals gekozen bij het aanmaken van de dark subs. Maak minimaal 100 bias subs.

1.1 Bias integration

Om de master bias te genereren gebruiken we het Image Integration proces van PixInsight.

tip: gebruik de ScreenTransferFunction (SCTF) om een afbeelding te stretchen. Open de ScreenTransferFunction tool in de Process Explorer (verticale tabbladen). Een SCTF stretch is niets meer dan een preview, het image blijft dus lineair. Autostretch door de afbeelding te selecteren en op het auto (radioactief) icoontje van het SCTF tool te klikken. Gebruik een een SCTF  altijd als je een resultaat wilt controleren.
  1. open het script BatchFormatConversion onder het menu /Script/BatchProcessing, kies als sample format: 32-bit IEEE 754 floating point met als output extension: .xisf;
  2. selecteer de te converteren raw bestanden;
  3. druk op ok;
  4. selecteer de gewenste en geconverteerde bias subs in het Image Integration tool te vinden onder het tabblad Process Explorer;
  5. wijzig de Normalization optie naar “No Normalization” en de Weights to “Don’t care (all weights = 1)” middels de dropdown menu’s;
  6. kies als pixel rejection algorithm voor: Averaged Sigma Clipping (8-10 subs), Winsorized Sigma Clipping (10-15 subs), of Linear Fit Clipping indien => 15 subs;
  7. neem de overige instellingen over zoals afgebeeld;
  8. klik op het ronde cirkeltje linksonder in het venster om het proces te starten;
  9. sla het master bias op in het .xisf formaat in 32-bit IEEE 754 floating point.

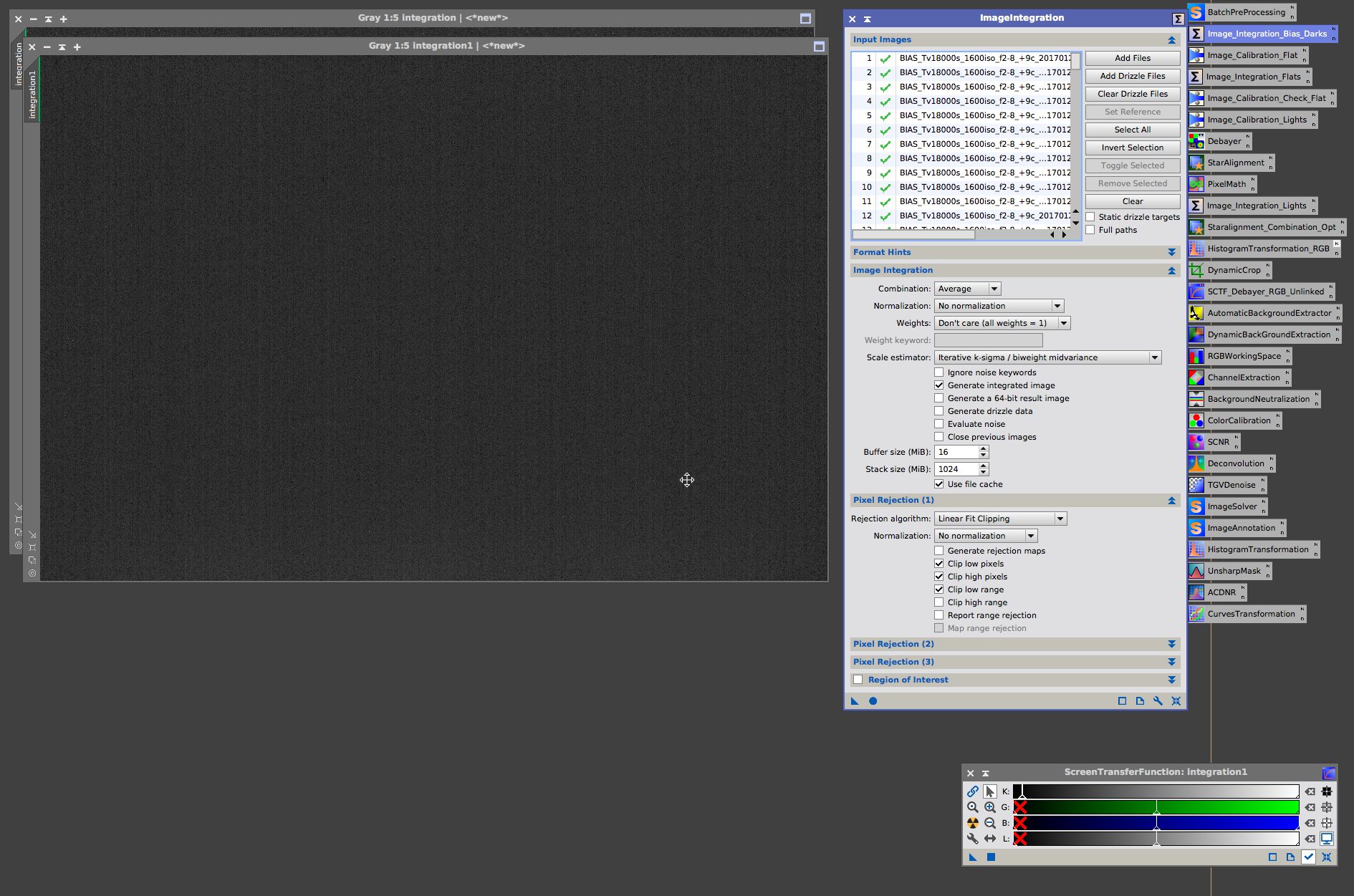

Geïntegreerd (Master) Bias uit 100 sub

Geïntegreerd (Master) Bias uit 100 sub.

tip: aanbevolen wordt om minimaal 100 bias subs te maken, als je dit niet haalt of een hoger rendement uit je subs wilt halen biedt PixInsight een tool genaamd Superbias om een super bias te genereren welke fictief 100x het aantal daadwerkelijke bias subs simuleert.
1.2 Darks integration

Om de master dark te genereren gebruiken we wederom het Image Integration proces van PixInsight.

  1. open het script BatchFormatConversion onder het menu /Script/BatchProcessing, kies als sample format: 32-bit IEEE 754 floating point met als output extension: .xisf;
  2. selecteer de te converteren raw bestanden;
  3. druk op ok;
  4. selecteer de gewenste en geconverteerde dark subs in het Image Integration tool;
  5. de overige instellingen zijn gelijk aan 1.1 Bias Integration;
  6. klik op het ronde cirkeltje linksonder in het venster om het proces te starten;
  7. sla het master dark op in het .xisf formaat in 32-bit IEEE 754 floating point.

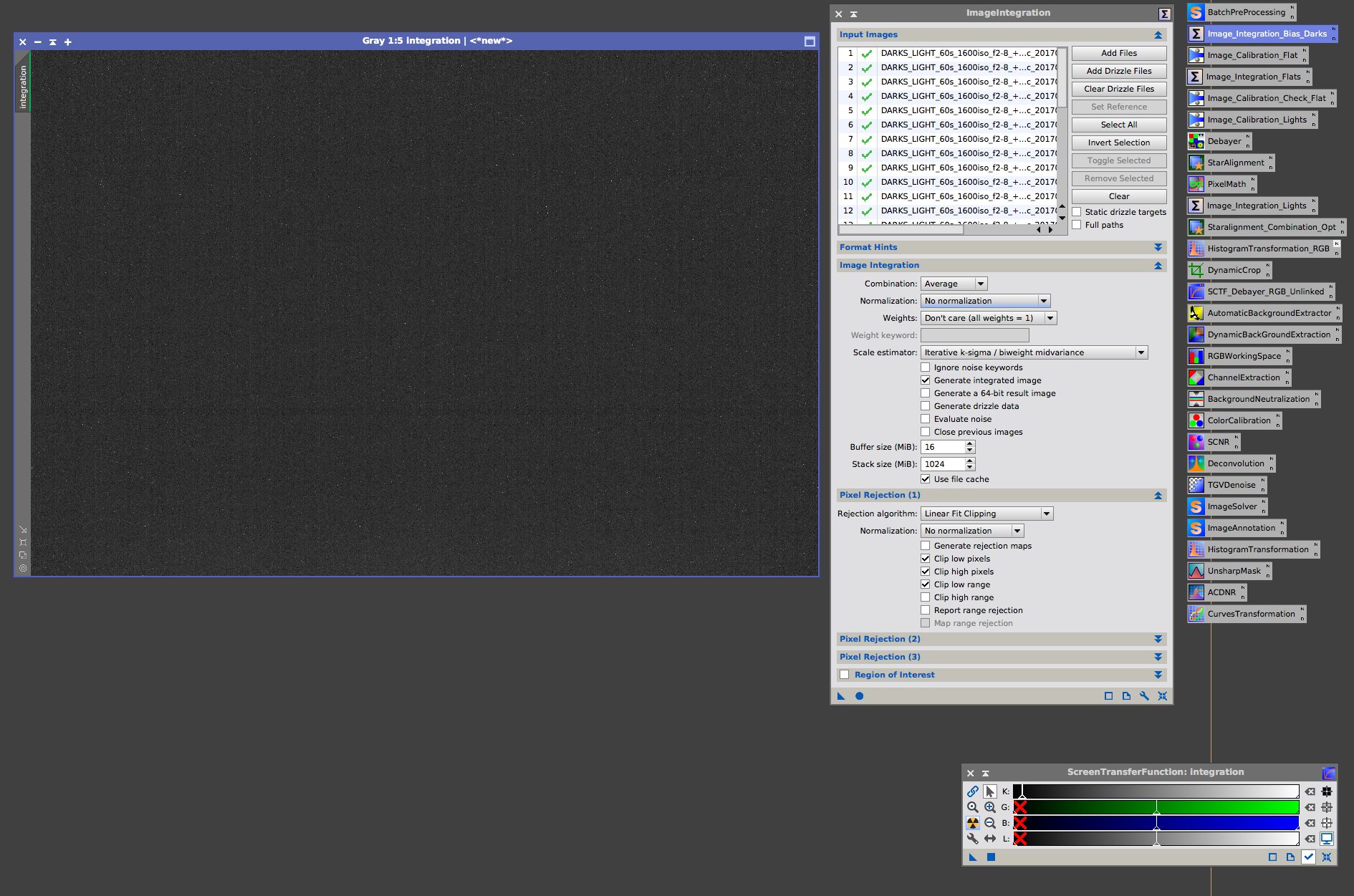

Geïntegreerd (Master) Dark uit 25 subs

Geïntegreerd (Master) Dark uit 25 subs.

Met zowel de master dark als bias kunnen we een master flat genereren of als er geen gebruik van flats wordt gemaakt onze lights calibreren.
