3.4.5 StarAlignment

Een image integratie biedt geen garantie voor een goede alignment van je images. Als we meer dan één light sub bewerken dienen we onze subs eerst middels het StarAlignment tool te registreren.

Een image integratie is geen alignment, volgfouten, veldrotatie en bewegingen in de optische trein kunnen o.a. oorzaken zijn van zichtbare afwijkingen. Het StarAlignment tool aligned (registreert) middels een referentie image alle andere subs. We voeren deze tussenstap uit na 3.2 Lights calibration, 3.2.5 Debayering en voor 3.3 Light frames integration (stacking).

3.4.5.1 StarAlignment (registration)

Registreren betekent in deze context het op elkaar uitlijnen en daartoe zo nodig transformeren van de gekalibreerde lights opdat alle sterren in het beeld op dezelfde positie (x- en y-pixelcoördinaat) komen te liggen.

  1. open de Blink tool in de Process Explorer;
  2. selecteer in de Blink tool de te alignen (en onder stap 3.2.5.1 gegenereerde) ge-debayerde subs;
  3. druk op de “play” knop en zoek naar het sub met een mooi donkere achtergrond en ronde sterren;
  4. selecteer de gewenste reeds ge-debayerde subs in het StarAlignment tool;
  5. specificeer de output directory waar de geregistreerde bestanden opgeslagen worden;
  6. selecteer de sub bestanden;
  7. open het referentie sub (door te dubbelklikken op de bestandsnaam) zoals uitgezocht in stap 3 of zoals geselecteerd m.b.v. het SubframeSelector script en selecteer onder Reference Image/View dit referentie sub;
  8. neem de overige instellingen (default) over zoals hieronder afgebeeld;
  9. klik op het ronde cirkeltje linksonder in het venster om het proces te starten.

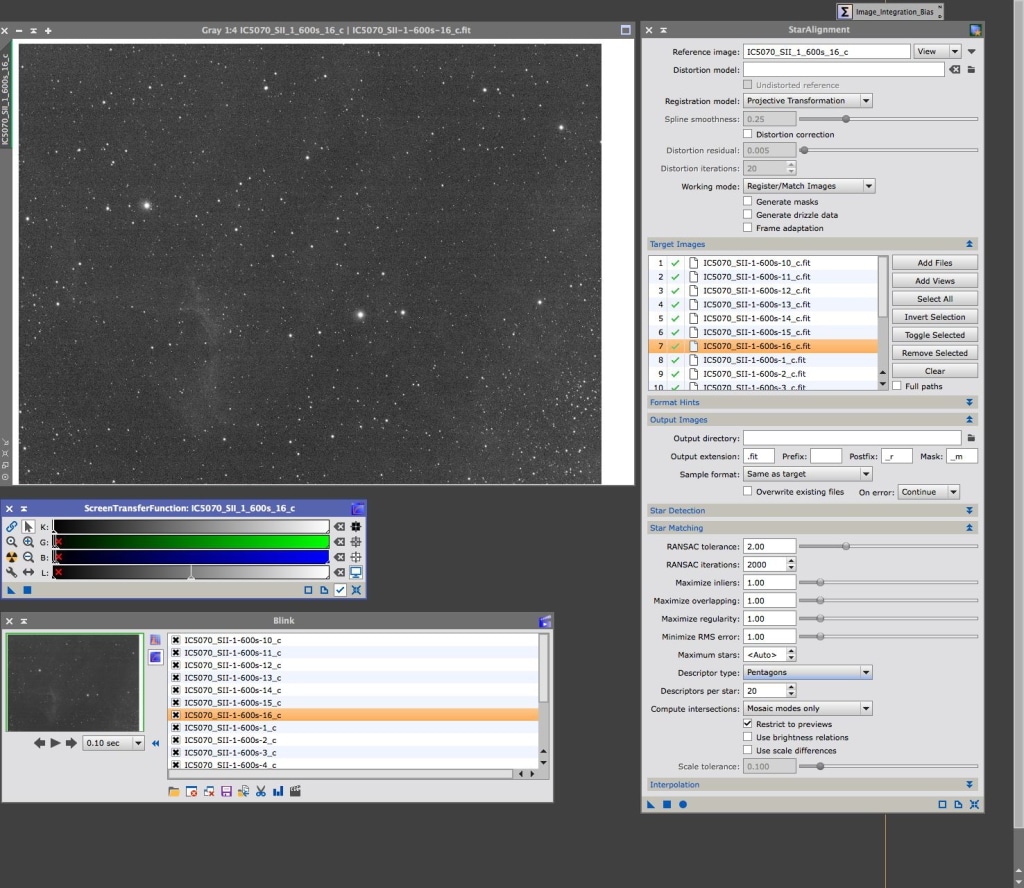

Settings van het StarAlignment tool.

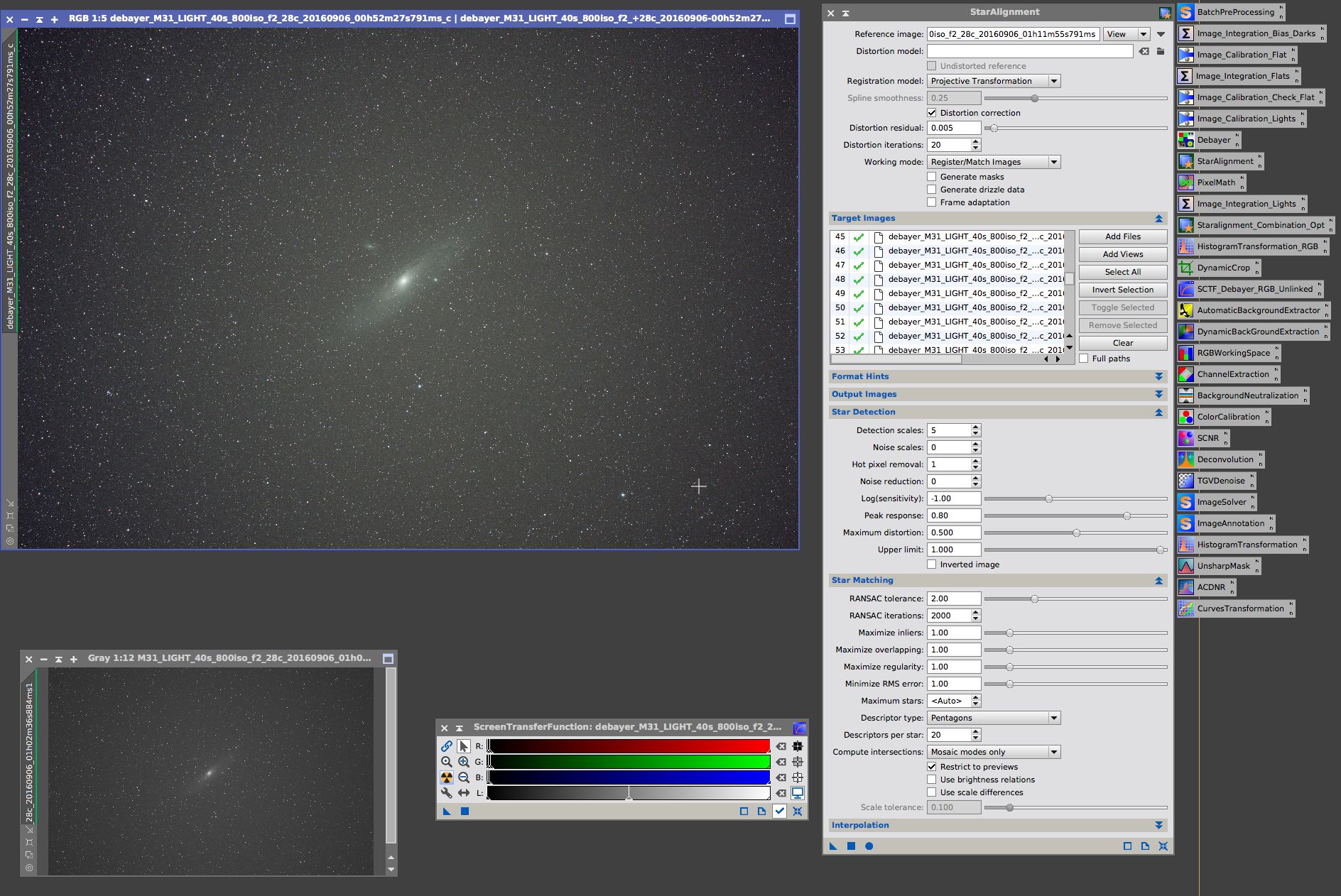

Settings van het StarAlignment tool.

tip: als StarAlignment geen of weinig subs registreert verlaag dan onder Star Detection de Log (Sensitivity) parameter (hoe lager de waarde, hoe meer zwakke sterren gedetecteerd worden) en herhaal het proces.

Nu onze StarAlignment is uitgevoerd kunnen we eventueel met de Blink tool controleren of de alignment naar wens is. Het valt op dat door het uitvoeren van de registratie de randen van de images geen data bevatten. We zullen deze na het uitvoeren van stap 3.3 Light frames integration (stacking) verwijderen door het uitvoeren van een DynamicCrop.
