3.5.5 DynamicCrop

Na het uitvoeren van 3.3 (Light) frames integration dienen we ons geïntegreerd (gestacked) image te croppen m.b.v. de DynamicCrop tool.

Het valt op dat door het uitvoeren van de alignment de randen van het image geen data bevatten. We verwijderen deze na het uitvoeren van 3.3 Light frames integration (stacken) door gebruik te maken van het DynamicCrop tool.

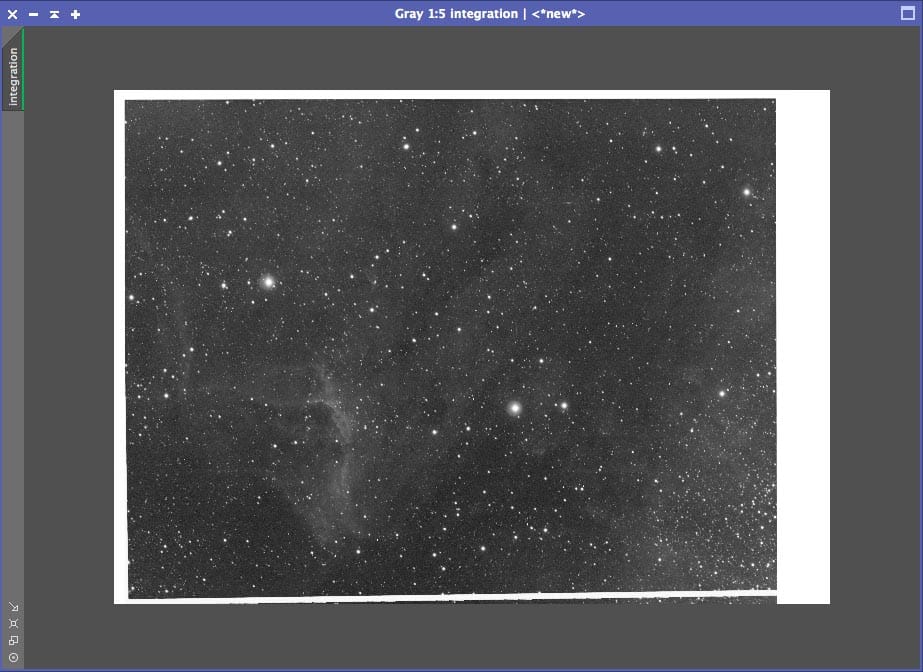

integrated_to_be_cropped

3.5.5.1 DynamicCrop
  1. open het DynamicCrop tool en selecteer het Integration bestand welke we in 3.3.4 hebben opgeslagen;
  2. markeer in het image zoveel mogelijk data gebied;
  3. sleep het driehoekje linksonder in het DynamicCrop tool op je workspace, we hebben nu een instance met de crop instellingen zoals zojuist gebruikt voor later gebruik (zie stap 5);
  4. klik op het groene vinkje linksonder om de DynamicCrop te starten;
  5. indien je meer geïntegreerde data hebt (narrowband imaging) bijvoorbeeld Hα, kun je stap 1 t/m 4 herhalen, alleen open je in stap 1 niet het DynamicCrop tool vanuit de Process Explorer maar open je de instance zoals in stap 3 aangemaakt;
  6. sla het resultaat op in het .xisf formaat in 32-bit IEEE 754 floating point.

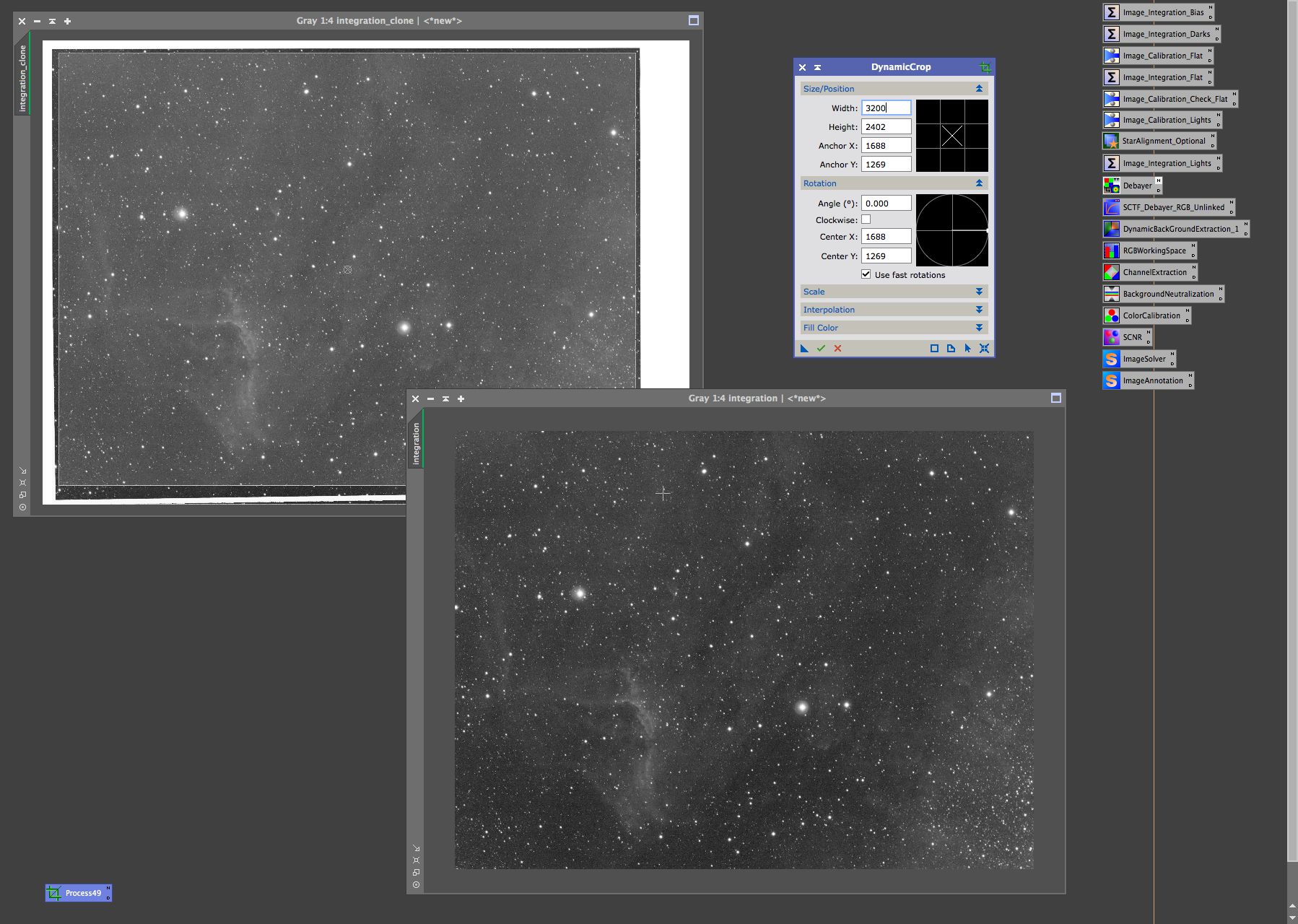

DynamicCrop met gemarkeerde crop regio en resultaat.

DynamicCrop met gemarkeerde crop regio en resultaat.

Blijf bij het croppen van meerdere geïntegreerde narrowband images stappen 2 t/m 5 herhalen tot alle images (bijv. SII, Hα en OIII) perfect en identiek ge-cropped zijn.

Image data (c) Sebastiaan Hekel.
