6. BackgroundNeutralization en ColorCalibration

In stap 5 hebben we van het RGB image een Luminance extract gemaakt voor later gebruik, in stap 6 calibreren we de kleuren van het image om een kleurechte RGB weergave te waarborgen.

Om het image in de volgende stappen verder te kunnen bewerken, ruisreductie, histogram stretching etc. calibreren we eerst de RGB kleuren.

6.1 BackgroundNeutralization
  1. open of selecteer het bestand zoals opgeslagen in 4.1.2.6;
  2. open het BackgroundNeutralization tool;
  3. markeer door tegelijkertijd indrukken van de alt en “n” toets twee regio’s in het image:
  4. een achtergrond gebied (preview 1), representatief voor de achtergrond van het object;
  5. een wit gebied (preview 2), dit kan een ster (cluster) of een nevel zijn voor later gebruik;
  6. selecteer in de BackgroundNeutralization tool als Reference image: preview 1;
  7. klik op de vierkante knop om de neutralisatie te starten.

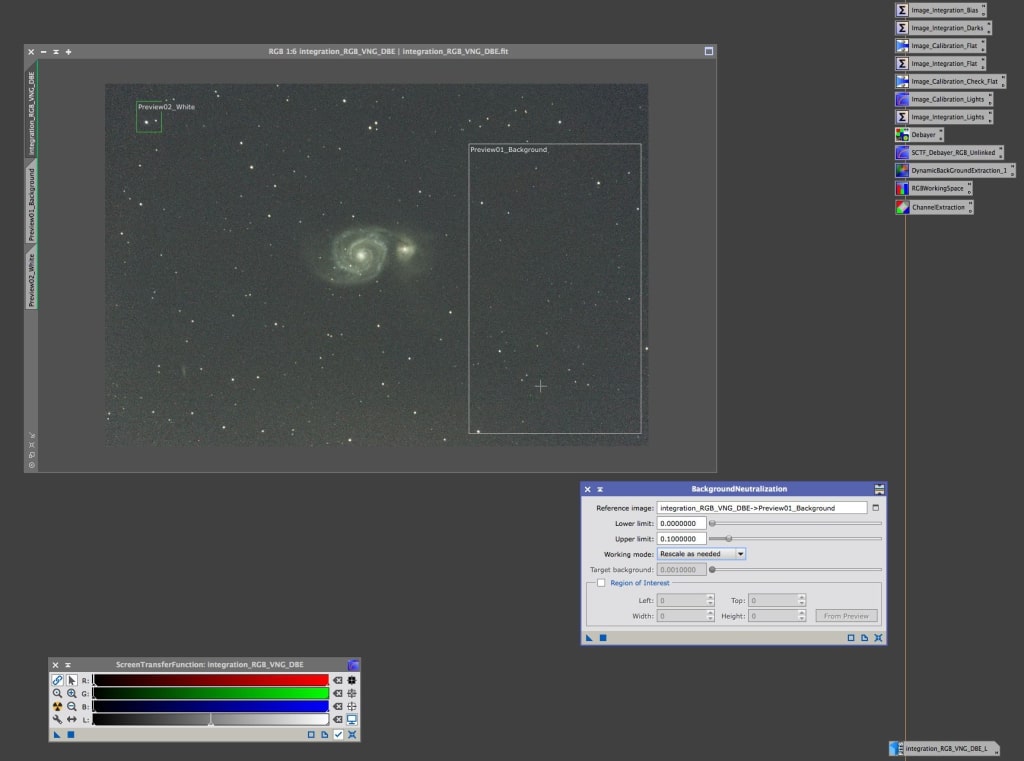

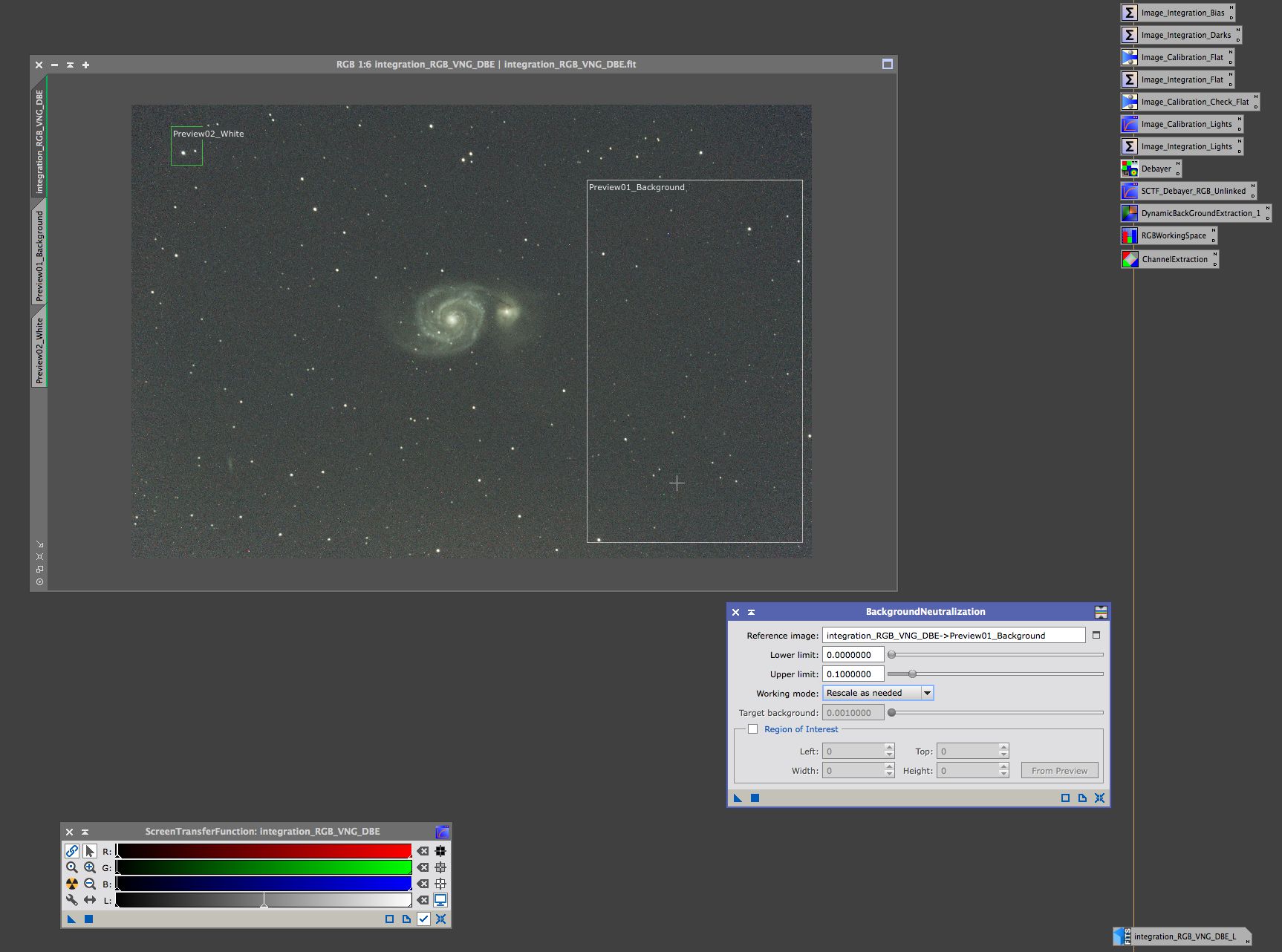

BackgroundNeutralization met de achtergrond en het wit gebied gemarkeerd.

BackgroundNeutralization met de achtergrond en het wit gebied gemarkeerd.

tip: Maak een duplicate van het image voor het uitvoeren van processtap 6.1 en markeer verschillende wit- en achtergrondgebieden. Selecteer in 6.1.6 en 6.2.3 en 6.2.3 verschillende previews en kijk aan de hand van het duplicate welke previews de beste resultaten geven.
6.2 ColorCalibration
  1. open het ColorCalibration tool;
  2. selecteer in de ColorCalibration tool als Reference image onder White reference: preview 2;
  3. selecteer in de ColorCalibration tool als Reference image onder Background reference: preview 1;
  4. klik op de vierkante knop om de calibratie te starten;
  5. voer een SCTF uit indien benodigd;
  6. verwijder alle previews;

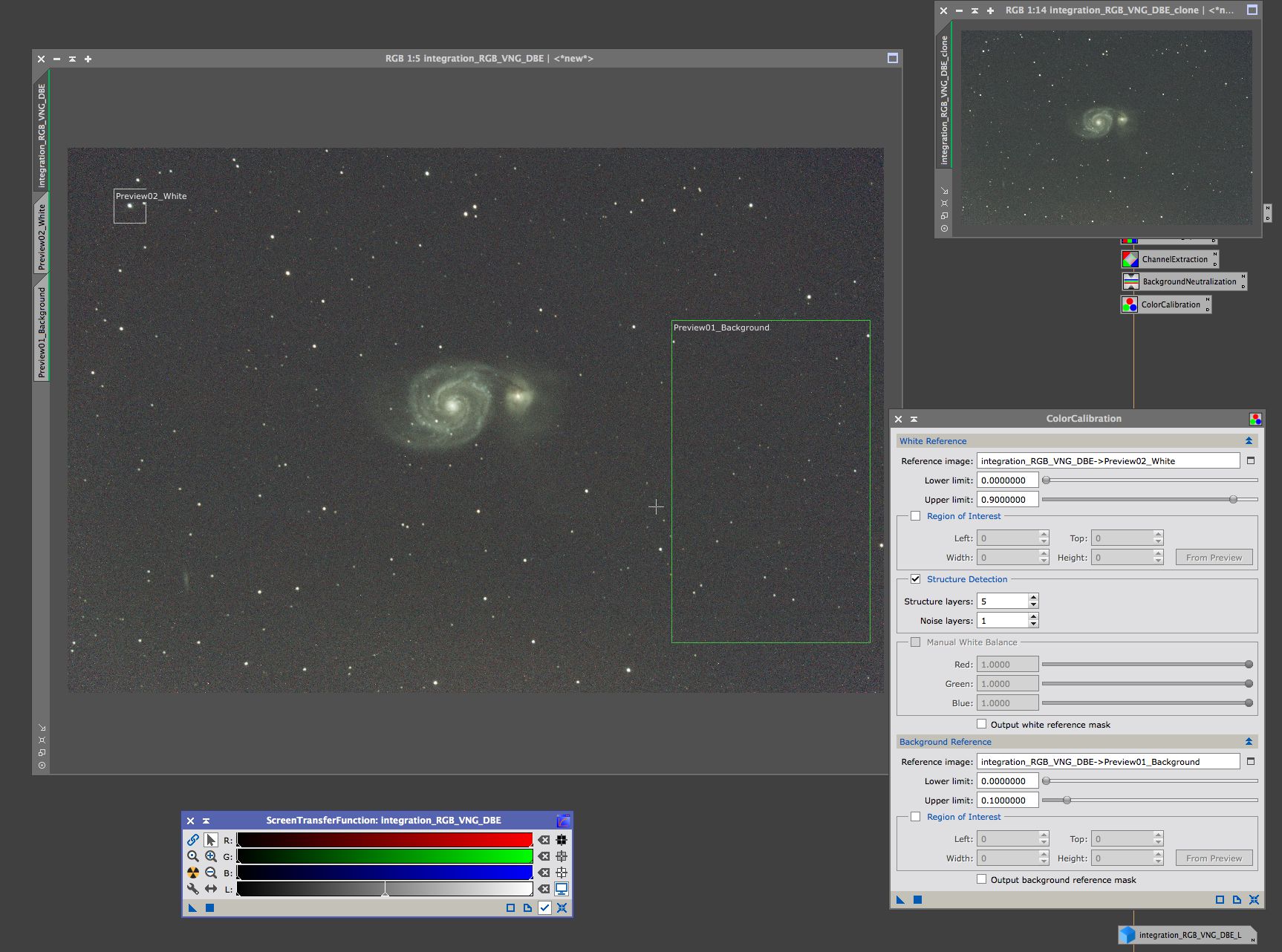

ColorCalibration en een duplicate ter vergelijk.

ColorCalibration en een duplicate ter vergelijk.

Het image kan een groene waas vertonen, zoals eerder omschreven zijn DSLR-sensors gevoeliger voor groen. We kunnen de groene waas met PixInsight echter eenvoudig corrigeren.

6.3 Groencorrectie met SCNR
  1. open de SCNR tool;
  2. klik op de vierkante knop om de groen correctie te starten;
  3. sla het resultaat op in het .xisf formaat in 32-bit IEEE 754 floating point.

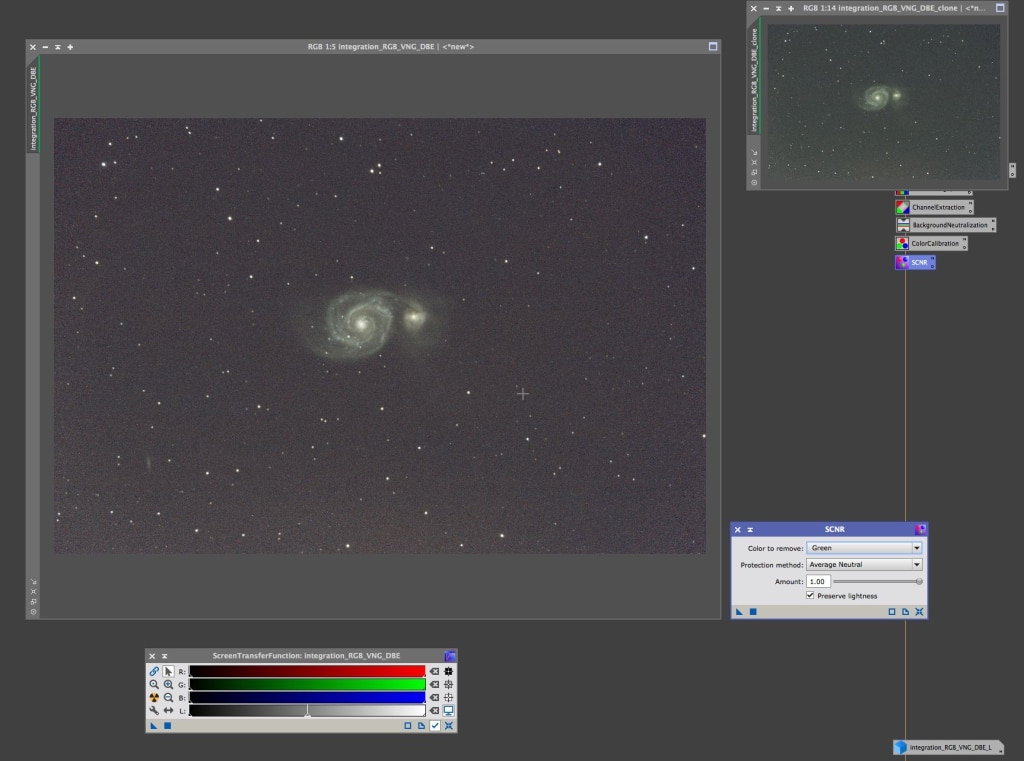

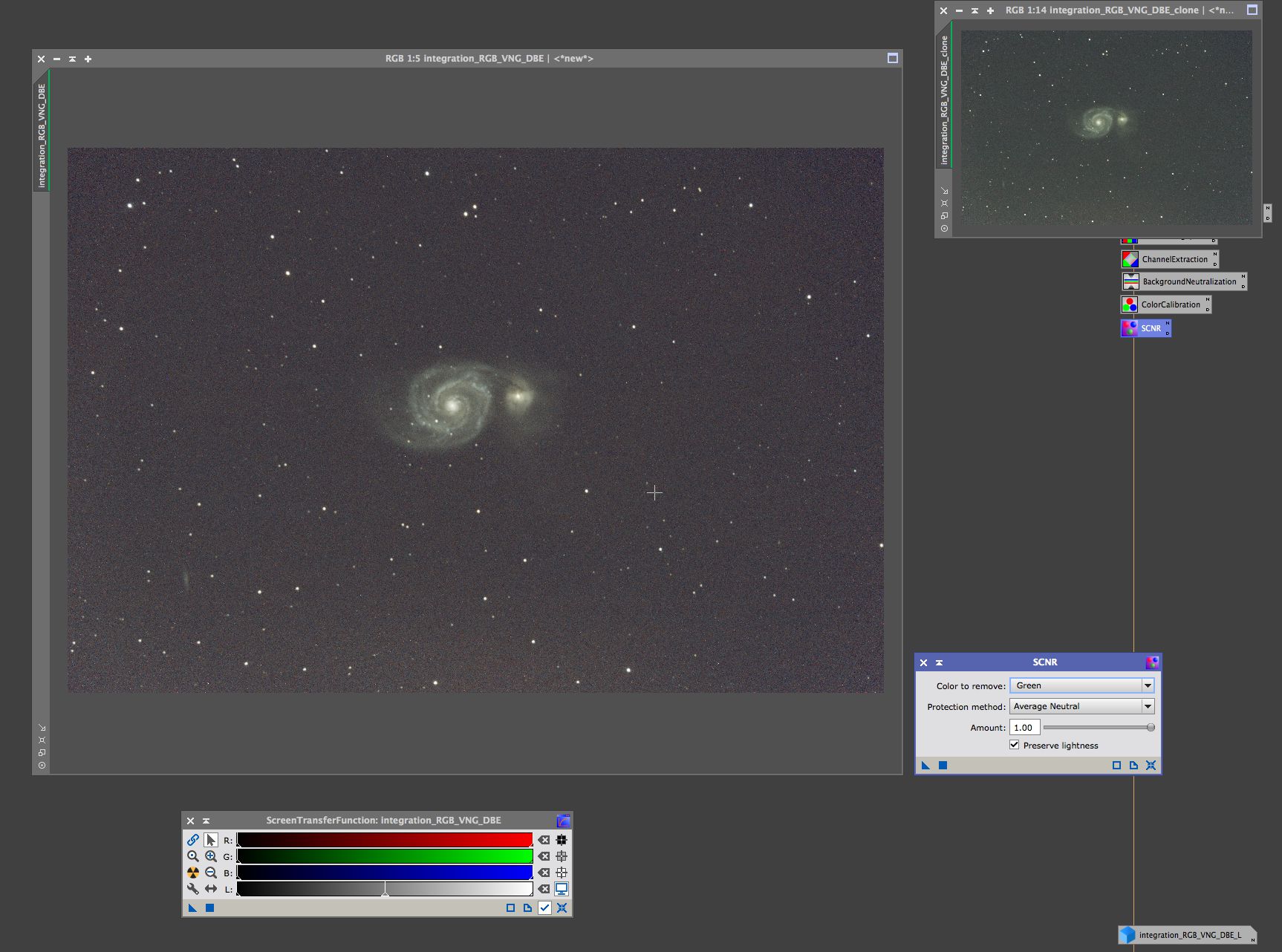

Groencorrectie NA de ColorCalibration

Groencorrectie NA de ColorCalibration

Ons opgeslagen image is nog steed lineair (niet gestretched) en in vervolg stappen gaan we achtergrond ruis verwijderen of het image publicatie klaar maken. Het image zoals we na het uitvoeren van stappen 1 t/m 6 hebben bewerkt kan immers voldoen en benodigd dan alleen nog een stretch m.b.v. de HistogramTransformation en CurvesTransformation tools om saturatie over de verschillende kleurkanalen op te halen.

In de volgende stap voor gevorderden gaan we ruisreductie m.b.v. de TVGDenoise tool toepassen.
