Flip Mirror, de handige hulp bij planeetfotografie

Viewing 8 posts - 1 through 8 (of 8 total)
  • Author
    Posts
  • #23753

    KeesScherer
    Participant
    posts: 1495

    Een ASI290 sensor is erg klein (3.2mm x 5.6mm) en de brandpuntsafstand van een Mak 180 is groot (zo’n 3150 mm bij gebruik van diagonaalspiegel). Het is elke keer worstelen om een planeet in het beeldveld te krijgen. Een handige hulp daarbij is een flip-mirror systeem zodat je met een b.v. 24mm oculair de planeet midden in beeld kan brengen en daarna de spiegel opklappen om het beeld op de camerasensor te krijgen. (vergelijkbaar met het principe van een DSLR met ingebouwde spiegel). Een flipmirror heeft ook een ingebouwde helical focuser om parfocaal te kunnen werken. (Ik stoorde mij eraan dat het camerabeeld mega onscherp is na het wisselen van oculair naar camera tot nu toe).

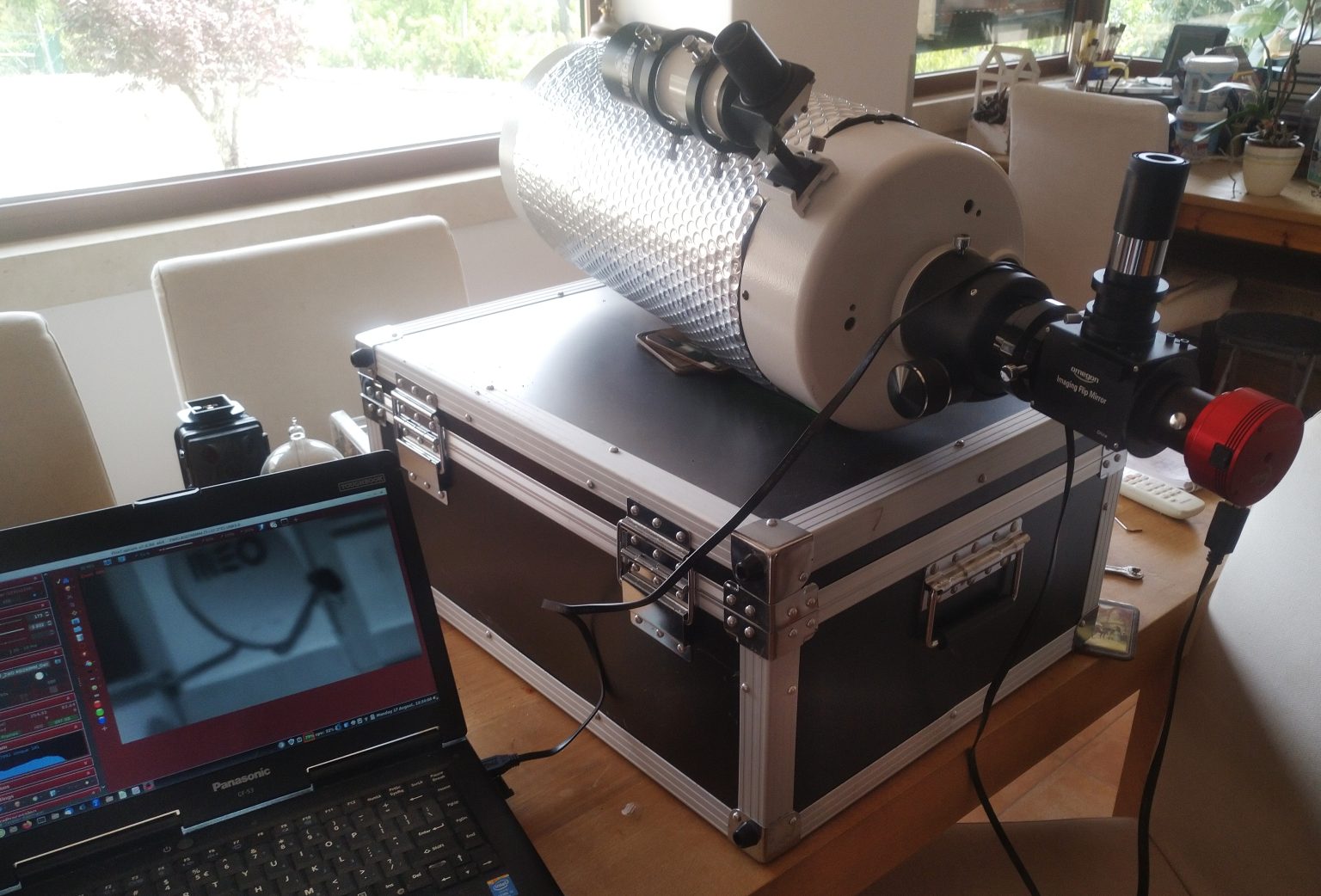

    Het instellen/afregelen kan het beste gebeuren in daglicht en is nogal een gedoe. Ik gebruikte een satellietschotel op 1 km afstand, eerst scherpstellen met camera, dan het oculair. Toen bleek dat de helical focuser een te klein bereik heeft maar gelukkig had ik een extra 1.25″ schroef-verlengbus. De fijnafregeling van de spiegel bleek een bout te missen zodat ik zelf een 3 mm bout uit de la heb gehaald. Maar nu is de boel in orde 🙂

    Een filter (IR, geel, rood) schroef ik nu i.p.v. op de camera aansluiting helemaal voorin op de aansluiting van de flip mirror zodat ik ook met het oculair door het filter kijk.

    • This topic was modified 1 month ago by  KeesScherer.
    • 3 people like this.
    #23757

    InFINNity Deck
    Participant
    posts: 303

    Hoi Kees,

    Handig wel, je hebt dan een kijker en volgkijker in één.

    Zelf stel ik één keer de volgkijker goed af, waarna het heel redelijk lukt de planeet snel in beeld te krijgen. Mocht dat weer eens mislukken, dan is de truc om flink onscherp te focussen zodat de donut zichtbaar is.

    Heb je nog genoeg back-focus over voor een ADC?

    Nicolàs

    #23758

    KeesScherer
    Participant
    posts: 1495

    Heb je nog genoeg back-focus over voor een ADC? Nicolàs

    Een ADC ga ik waarschijnlijk niet gebruiken (omdat ik met de monoversie werk), wel een filterwiel. Het zou moeten werken qua backfocus.

    #23759

    engels
    Participant
    posts: 10

    Klopt niet Kees. Er treed een kleurshift op en die moet je corrigeren. Monochroom of niet. Anders krijg je toch randen met blauw en rood.Succes, je bent goed bezig!

    • 1 person likes this.
    #23760

    InFINNity Deck
    Participant
    posts: 303

    Waar Wim op duidt, is dat ook binnen de frequentiebanden van de filters een kleurverschuiving optreedt, die je met de ADC kan opheffen. Afhankelijk van de hoogte van de planeet zal dit al of niet opvallen. Persoonlijk gebruik ik ook de ADC in combinatie met mijn ZWO ASI174MM. Om hem af te stellen zet ik eerst de 290MC erachter met het filterwiel op luminance. Dan stel ik de ADC af (met ASICAP, niet met FireCapture, want de ADC-routine daarin werkt niet goed) en vervolgens vervang ik de 290MC door de 174MM. Overigens hou ik er wel rekening mee dat de afstand tot de beeldchip verschilt tussen deze twee camera’s.

    Nicolàs

    • 1 person likes this.
    #23761

    KeesScherer
    Participant
    posts: 1495

    Klopt niet Kees. Er treed een kleurshift op en die moet je corrigeren. Monochroom of niet. Anders krijg je toch randen met blauw en rood.Succes, je bent goed bezig!

    Helemaal gelijk Wim, dat gaat met recht een “Image train” worden. Focuser,Flip mirror, filterwiel, ADC, camera. Of: Focuser, ADC, Flip mirror, filterwiel, camera.

    Deze pagina op Sky Inspector over ADC gebruik is heel uitgebreid met prachtige voorbeelden. Weer een stuk verder gekomen.

    • This reply was modified 1 month ago by  KeesScherer.
    • 2 people like this.
    #23764

    engels
    Participant
    posts: 10

    Zo begon ik ook een aantal jaren geleden. Inderdaad een flinke trein!

    #23766

    KeesScherer
    Participant
    posts: 1495

    Zo begon ik ook een aantal jaren geleden. Inderdaad een flinke trein!

    Zo begon je ook, dus nu is jouw trein nog langer?
