INDI – Open Astronomy Instrumentation – deel 2, gebruik

In deel 1 hebben we kennis gemaakt met het INDI platform en deze geïnstalleerd. In deel 2 gaan we uit van deze eerdere setup en leren we het platform gebruiken in de praktijk.

De situatie: montering met de Raspberry PI en alle randapparatuur buitenshuis, controle middels KStars op de PC binnen.

Connecties

Middels KRDC kan verbinding worden gelegd met de Raspberry PI, hiervoor is uiteraard het IP-adres van de PI nodig welke je al hebt genoteerd alvorens alles op te zetten of welke je kan vinden via je router. KRDC start een kleine versie van de desktop van de PI op waarin vervolgens te werken is. Ik kies hier voor een remote desktop oplossing, omdat dit voor de meeste mensen wat duidelijker en dus eenvoudiger is. Er zijn echter snellere en meer directe manieren mogelijk om een PI te benaderen, hier ga ik nu echter niet op in.

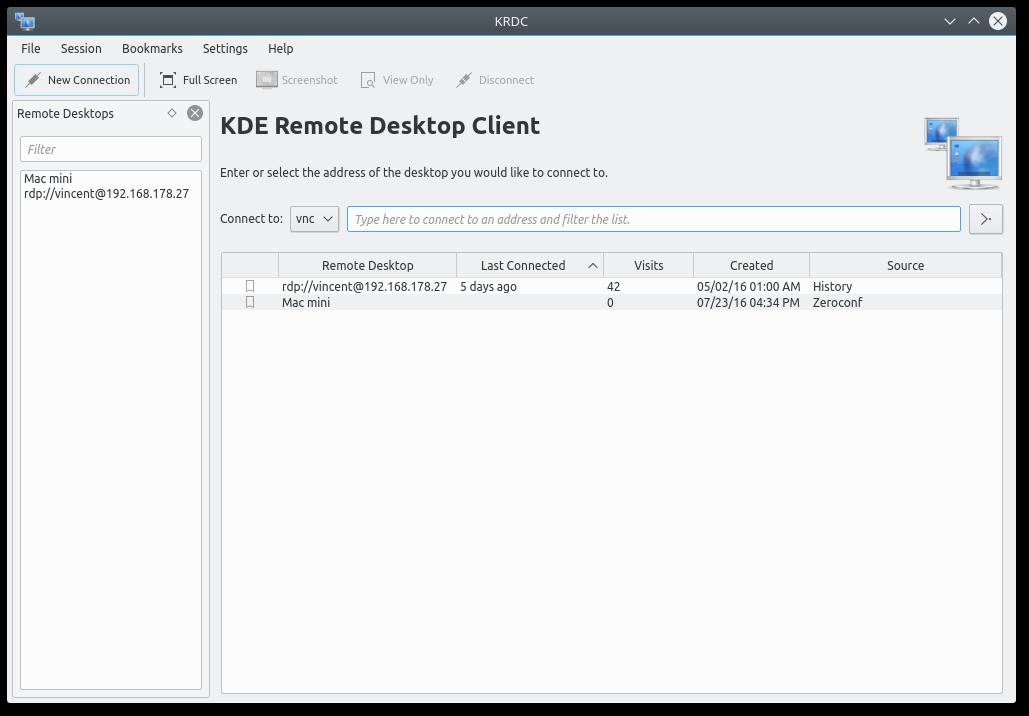

KRDC

De KDE remote desktop client.

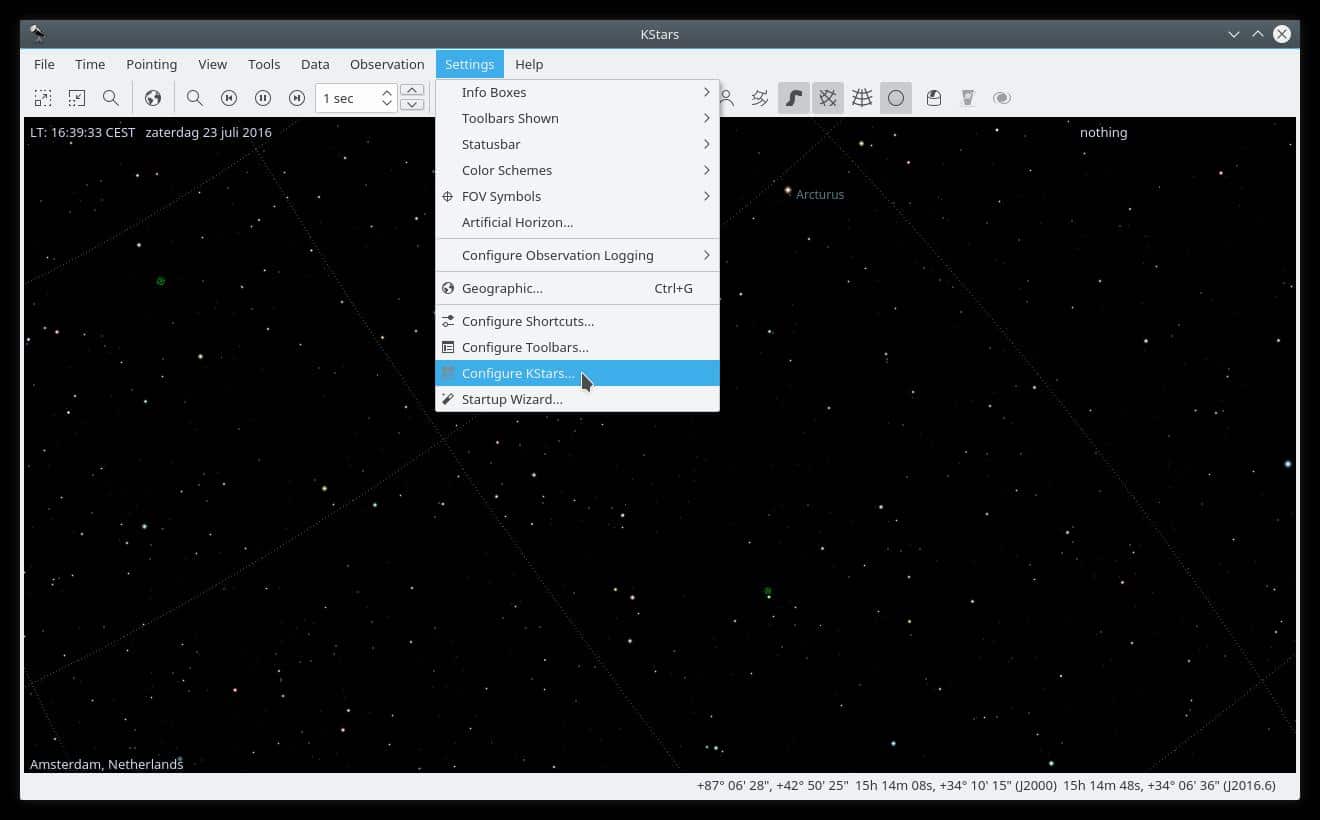

KRDC start een desktop van de PI op waar een terminal al meteen beschikbaar is. Deze terminal gebruiken we om de INDI server te starten, commando’s hiervoor zijn te vinden in het eerste deel van deze reeks. De Pi heeft nu een connectie met alle randapparatuur en wacht op commando’s vanuit de INDI-client, in dit geval KStars op de PC binnen. In KStars kunnen we nu een aantal zaken gaan instellen.

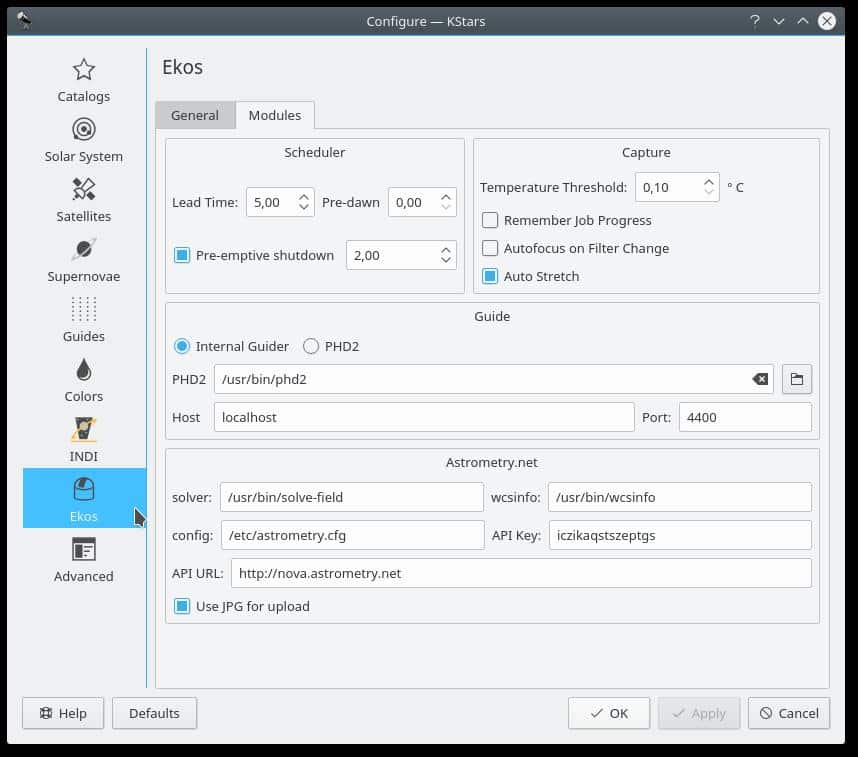

Instellingen

De meeste instellingen hier zou ik laten voor wat ze zijn. De poort-nummers zijn de standaard nummers die, wanneer je ze niet ergens hebt aangepast, voor PHD 4400 en voor INDI zelf 7624 zijn. In mijn werkwijze gebruik ik PHD altijd op zichzelf staand voor drift-alignment, om dan met EKOS op de interne guiding verder te gaan. Dit doe ik omdat de interne guider mooi in het overzicht van de EKOS interface te zien is en vrijwel altijd volstaat.

Aan de slag

We starten EKOS op door op het icoontje hiervoor in de menu-bar te klikken en zien een eerste start-window.

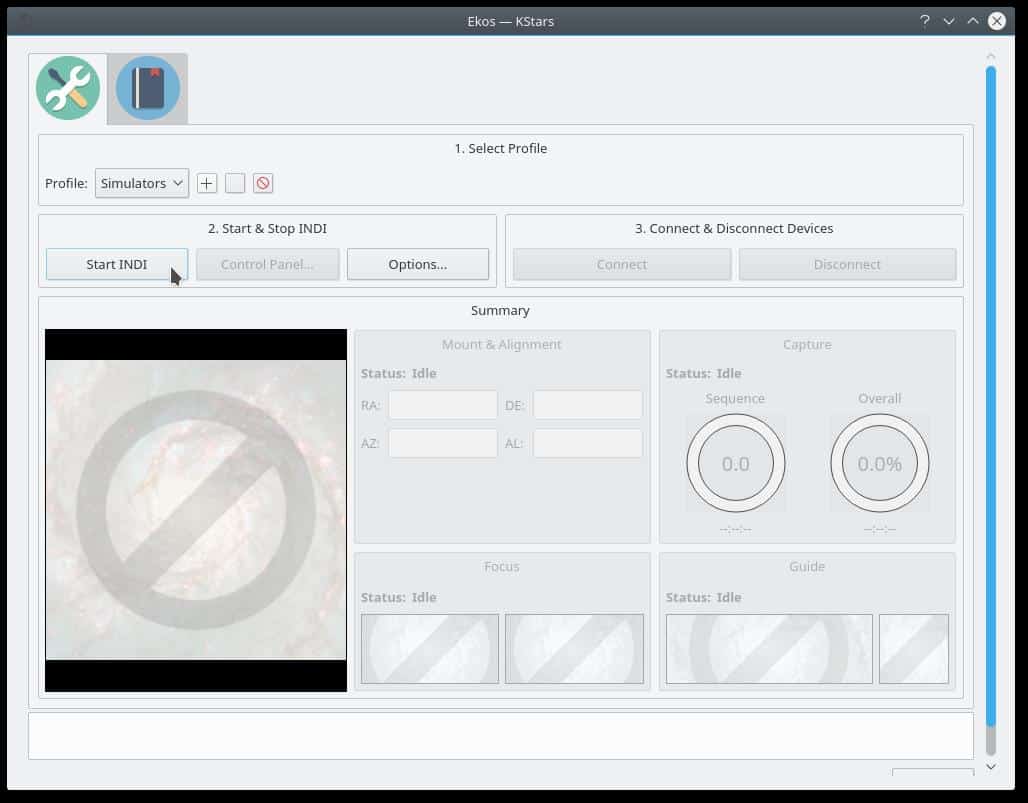

EKOS-KStars

EKOS – Kstars opstart scherm.

In het plaatje staat het “simulator” profiel geselecteert, deze is bedoelt voor het testen van zaken wanneer je het geheel niet opgezet hebt, maar voor het echte remote werk selecteer je het “remote” profiel. In deze profielen staan de verschillende apparaten die je hebt gekoppelt en ook het IP-adres van de Raspberry. Door op het knopje links van het rode verwijder-icoontje te klikken kan je deze profielen inzien en aanpassen en met het plusje, je raadt het al, een nieuw profiel aanmaken. Als dit alles in orde is klik je op “Start INDI” en wordt de Raspberry PI benadert, waarna deze het INDI controle-paneel doorgeeft. Dit is iets om je altijd goed te realiseren, dit controle-paneel wordt opgemaakt door de Raspberry en diens INDI-server, niet door KStars zelf. Veranderingen die je dus hierin doorvoert, zijn veranderingen welke meteen in de Raspberry PI zelf (en de montering en randapparatuur) worden doorgevoerd.

Dit controle-paneel gebruik je om alle apparaten juist in te stellen. Wanneer deze instellingen goed staan, klik je op “Save” onder de “Options” tab van ieder apparaat. Zodoende kan je een volgende keer in het EKOS start-window op “Connect” klikken en worden alle apparaten met diens bewaarde instellingen meteen geladen. In de volgende voorbeelden gebruik ik een aantal simulators als apparaten, echter is het principe hetzelfde voor het echte werk.

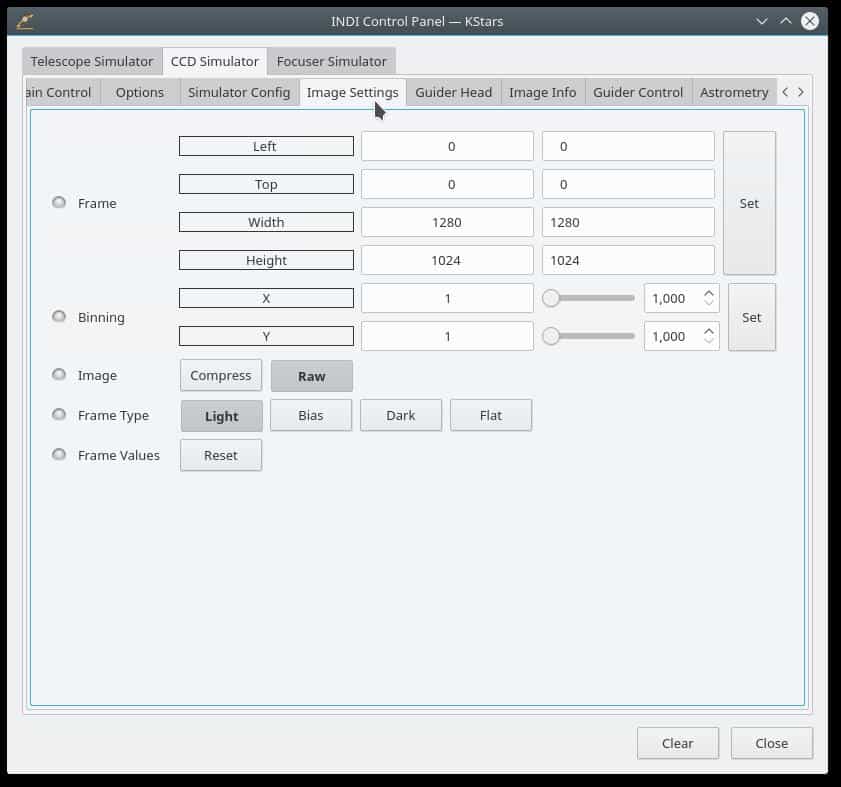

ControlPanelCCDImageSettings

INDI Control panel en settings.

In het CCD window (of GPhoto CCD voor DSLR’s) is het van belang de juiste resolutie instellingen aan te geven. In een normaal profiel staan hier ook nog zaken als pixel-grootte, ook dit is van belang goed te zetten aangezien deze waarden gebruikt zullen worden voor plate-solving. Nogmaals, klik op “Save” in het “Options” tabje om deze op te slaan.

In het Telescope window geef je zaken aan als aperture en focal length van de telescoop en die van de guider.

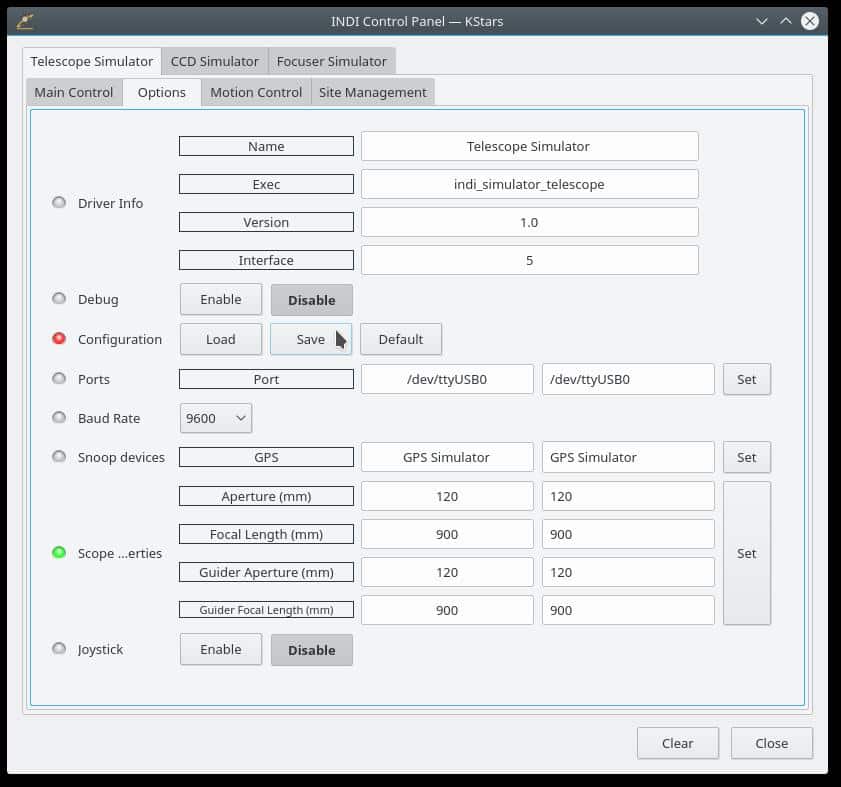

ControlPanelTelescopeOptions

Settings van de guider etc.

En zo ga je alle apparaten af welke in jouw setup aanwezig zijn.

Let goed op

Mijn setup kan soms last hebben van miscommunicatie tussen de PC binnen en de montering zelf. Soms gaat er tijdens het starten van INDI vanuit de PC iets niet helemaal goed en is opnieuw instellen nodig. Ik heb gemerkt dat in dat soort gevallen het beter is alles even te herstarten en ook de montering uit en weer aan te zetten (dit zorgt ervoor dat eventuele verkeerde instellingen gewist worden). De Pi is in de terminal te herstarten door het commando “sudo shutdown -r now“.

De montering moet uiteraard weten waar deze staat en dit check ik altijd door in KStars te kijken waar het rode kruisje naartoe wijst, de lokatie van dit kruisje is afkomstig van de montering en dus een goede indicator hiervoor. Het kruisje moet normaliter op de NCP (dichtbij Polaris) staan. Mocht dit kruisje ergens anders staan, wat mij ooit is overkomen, dan betekent dit dat de montering geen flauw idee heeft van de daadwerkelijke fysieke lokatie en kan zomaar ergens naartoe gaan bewegen met alle risico’s van dien. Als vervolgens alles goed staat en test-foto’s, volgen van een object e.d. geven geen problemen, dan blijft dit ook de hele nacht stabiel.

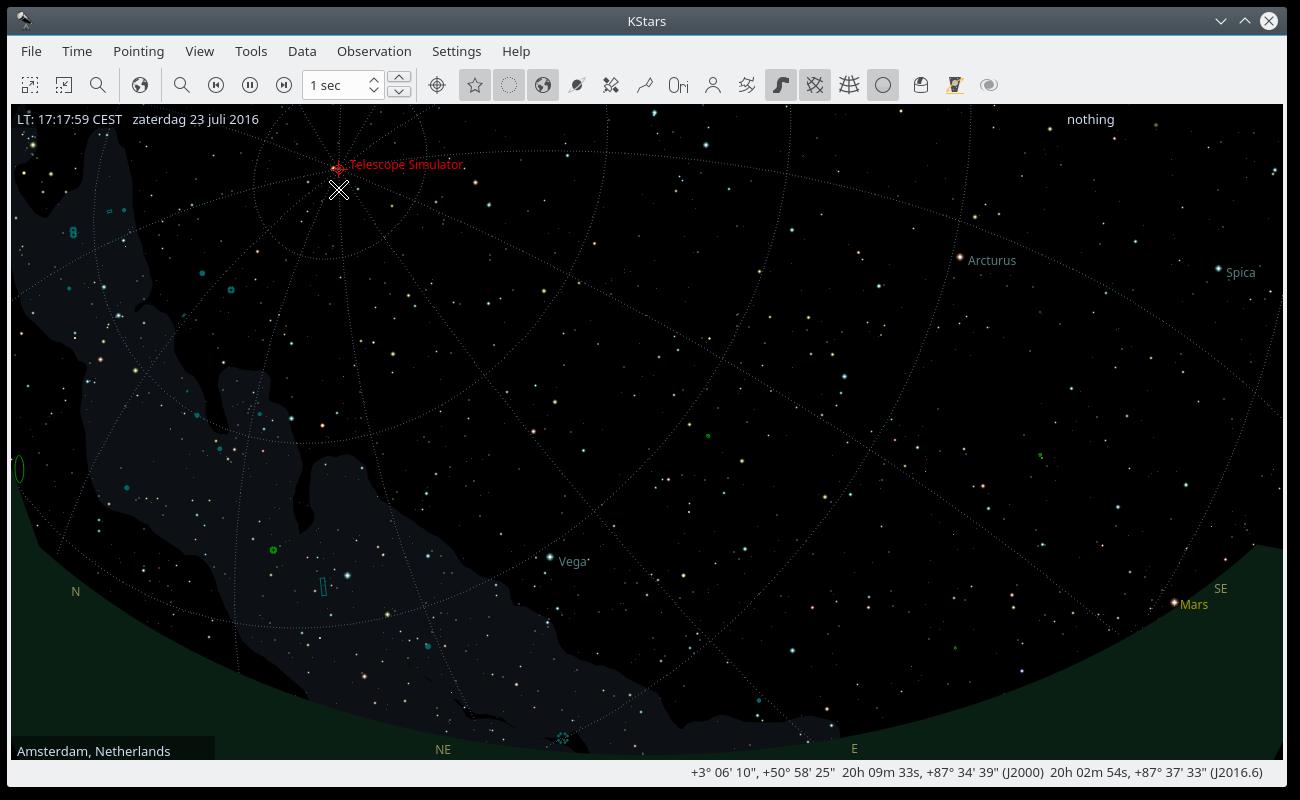

KStarsMain-NCP

KStars planetarium in gebruik.

Ook van belang is de lokatie van de zogenaamde Park Position. Na een sessie plaats ik de montering terug in de beginstand, echter is het ook hier van belang dat de montering goed weet welke stand dat precies is. Ik neem altijd het zekere voor het onzekere en stel deze voor iedere sessie altijd in. Je unparked de montering en gaat via de tab “Site Management” naar “Park Options” en selecteert achtereenvolgens “Current” en “Write Data”.

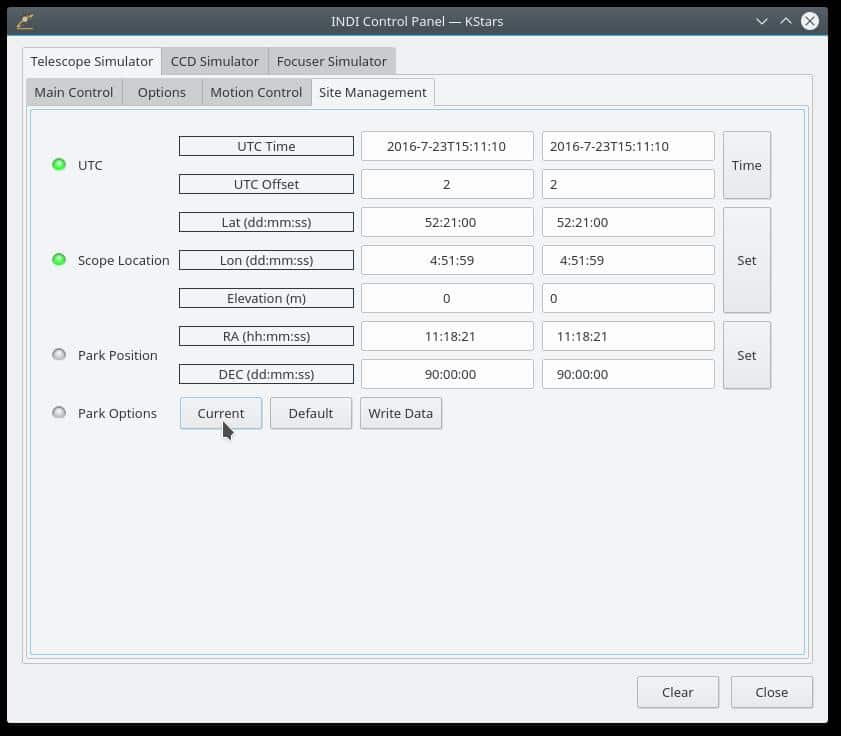

ControlPanelSiteManagement

Locatie settings en park positie.

Tijd voor imaging

Na ik met PHD een drift alignment heb uitgevoerd, ga ik over op het EKOS paneel in KStars. Om te beginnen met het focus gedeelte, hiervoor zet ik de telescoop op een heldere ster, stel ik een opname in van zo’n 10 seconden en klik ik op “Capture”. Nu is dit natuurlijk alleen nodig wanneer je arme sloeber als ik bent en manueel moet focussen, voor motor-focusers is het achterover leunen geblazen. Wanneer je manueel doorgaat dan krijg je een eerste foto te zien van de stand van zaken, je klikt heel precies op het midden van de uit focus zijnde ster en je doet een manuele aanpassing van de focus. Je neemt weer een foto, etc. Ik kijk altijd naar de “HFR” waarde en breng deze tot een zo klein mogelijk waarde, ook controleer ik (door flink in te zoomen op de ster) of ik spikes zie en of deze in focus zijn.

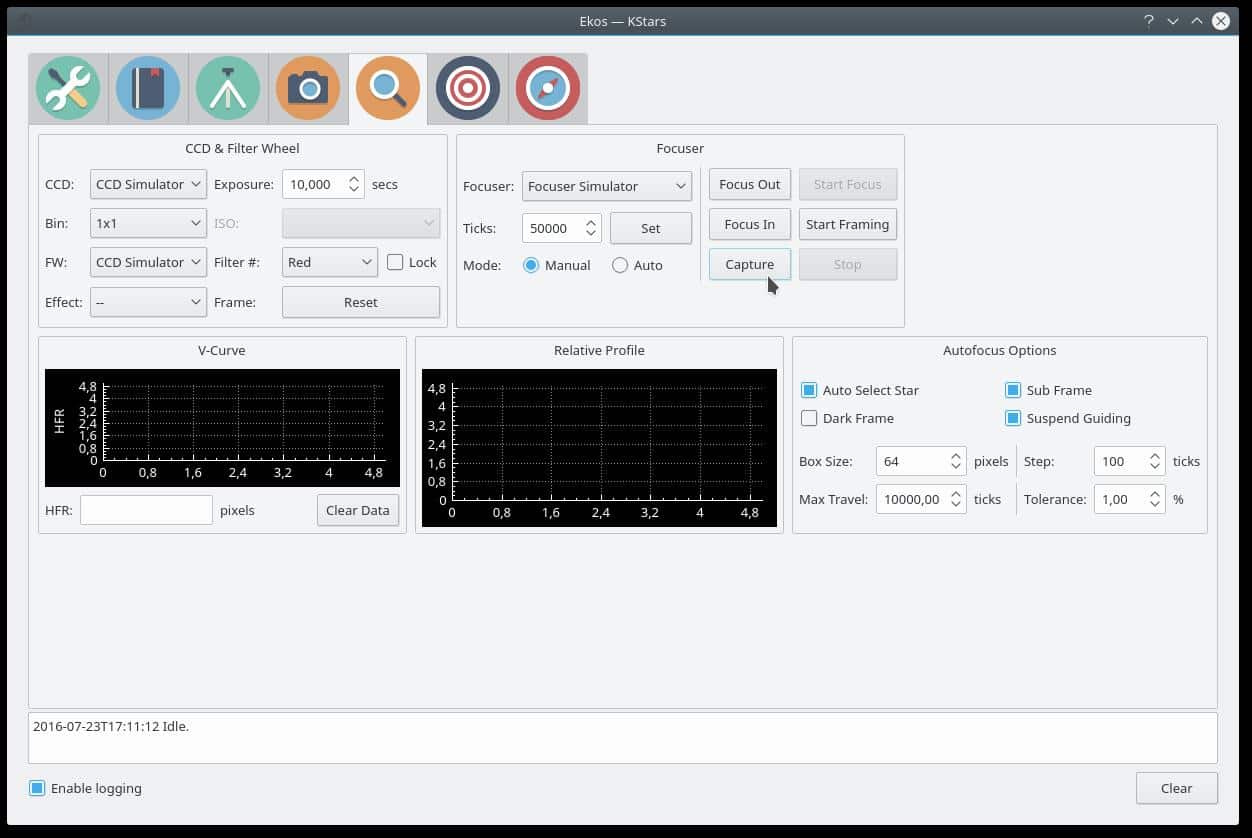

EKOS-Focus

Imaging en control panel CCD en Focuser.

Vervolgens kies ik mijn object uit in KStars en selecteer ik deze met de rechter-muisknop, scroll naar beneden om de montering te kiezen en klik op “Track”. Hierna ga ik meteen terug naar het EKOS paneel en diens montering-overzicht met de muis op de “Abort” knop, mocht ik buiten iets fout zien gaan.

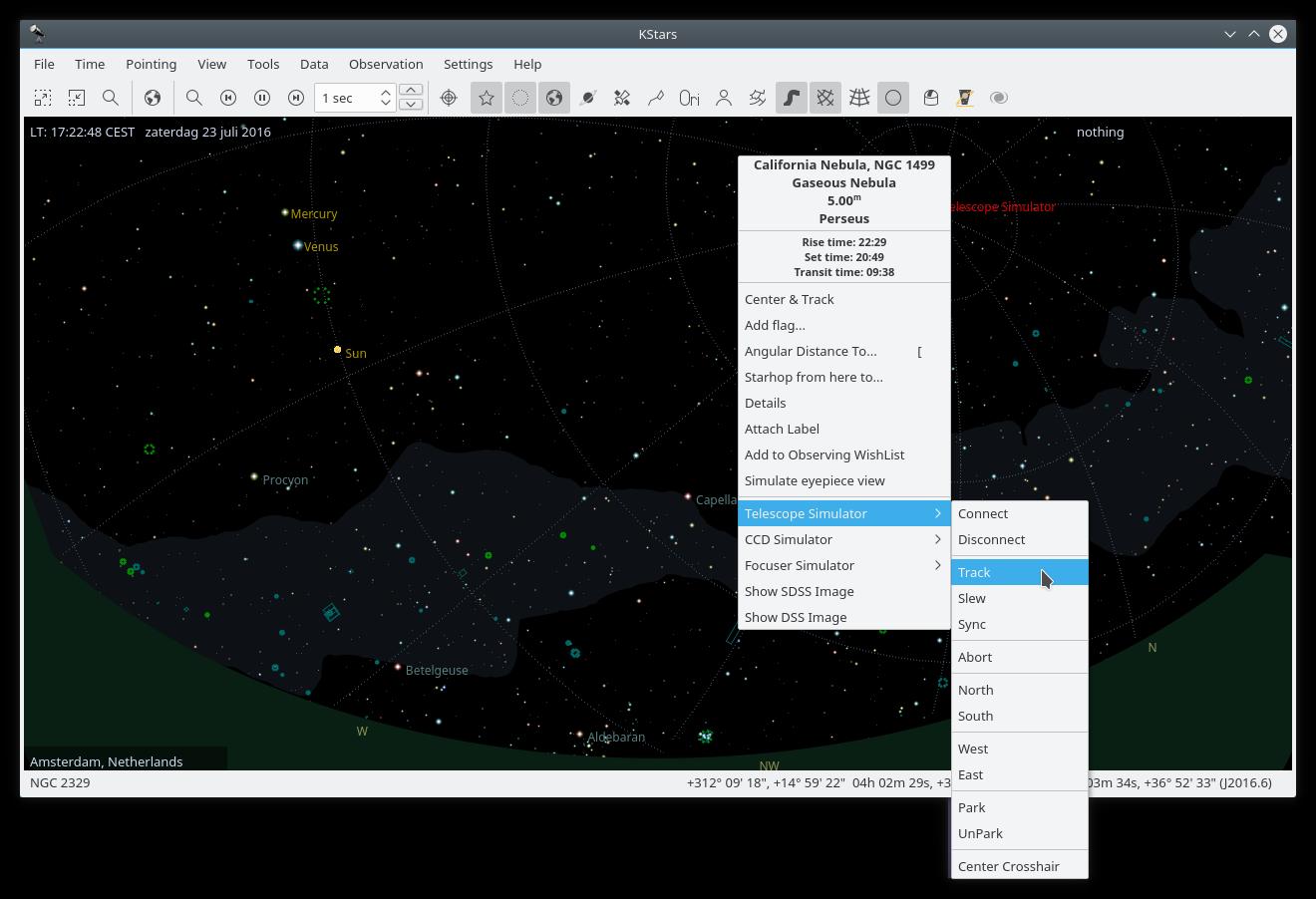

KStarsMain-Track

Bediening telescoop vanuit KStars.

De montering is nu in de buurt van het object, maar niet precies en dus gaan we over op plate-solving. Dit doen we in het “alignment” overzicht van EKOS.

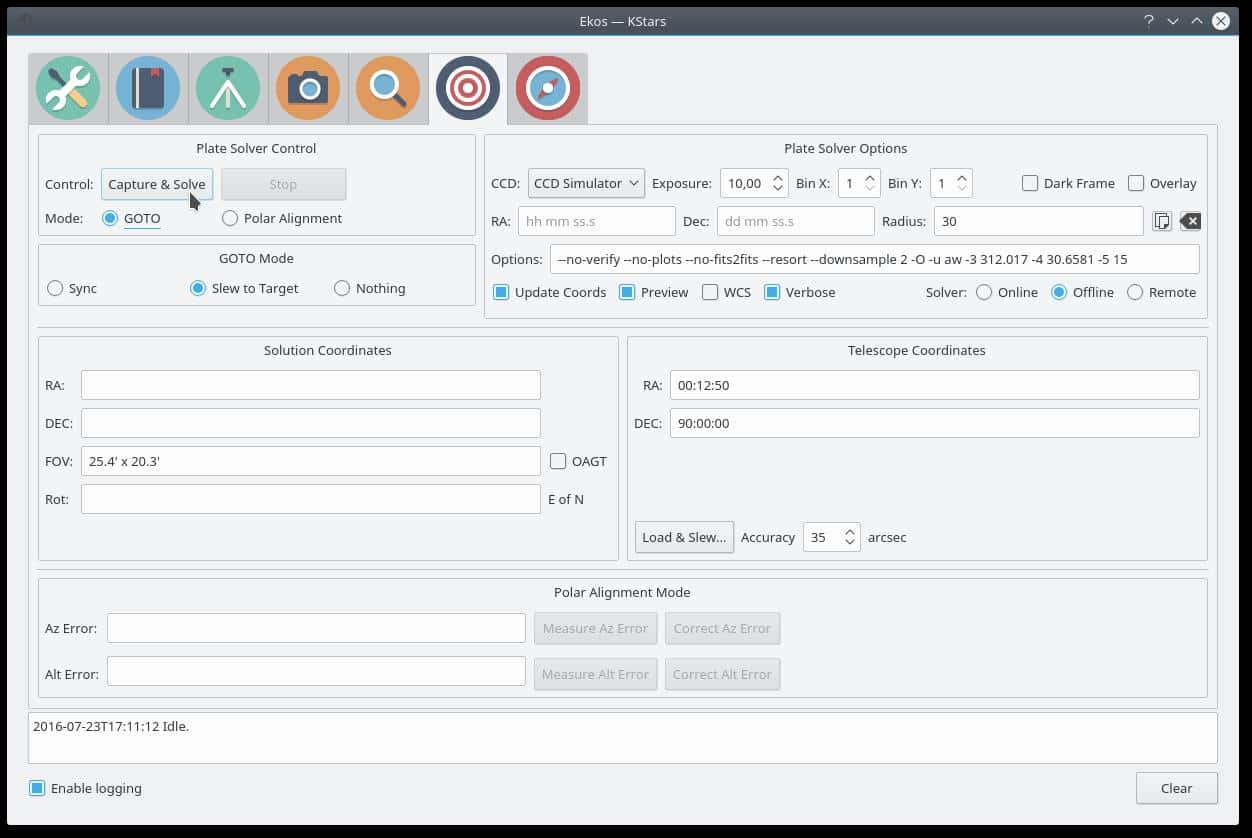

EKOS-Alignment

Alignment en plate-solving.

Hier gebruik ik voor mijn DSLR ook weer een opname van 10 seconden voor op ISO1600 en ik gebruik altijd de “Offline” solver zoals we die in deel 1 hebben ingesteld middels Astrometry. De online optie faalt voor mij 9 vd 10 keer omdat de server er nogal vaak uit ligt. Offline werkt uitstekend en wanneer je een aantal waarden in de “Options” aanpast, kan dit een solve geven binnen de 20 seconden. Doe je dit niet, dan moet je voor een eerste solve rekenen op zeker een minuut. Hierop volgende solves zullen vervolgens veel sneller gaan. Het solven stopt pas tot het object binnen de nauwkeurigheid valt welke je kan opgeven onder “Accuracy”.

We staan op het object, we zijn aan het tracken, tijd om de guiding in te schakelen.

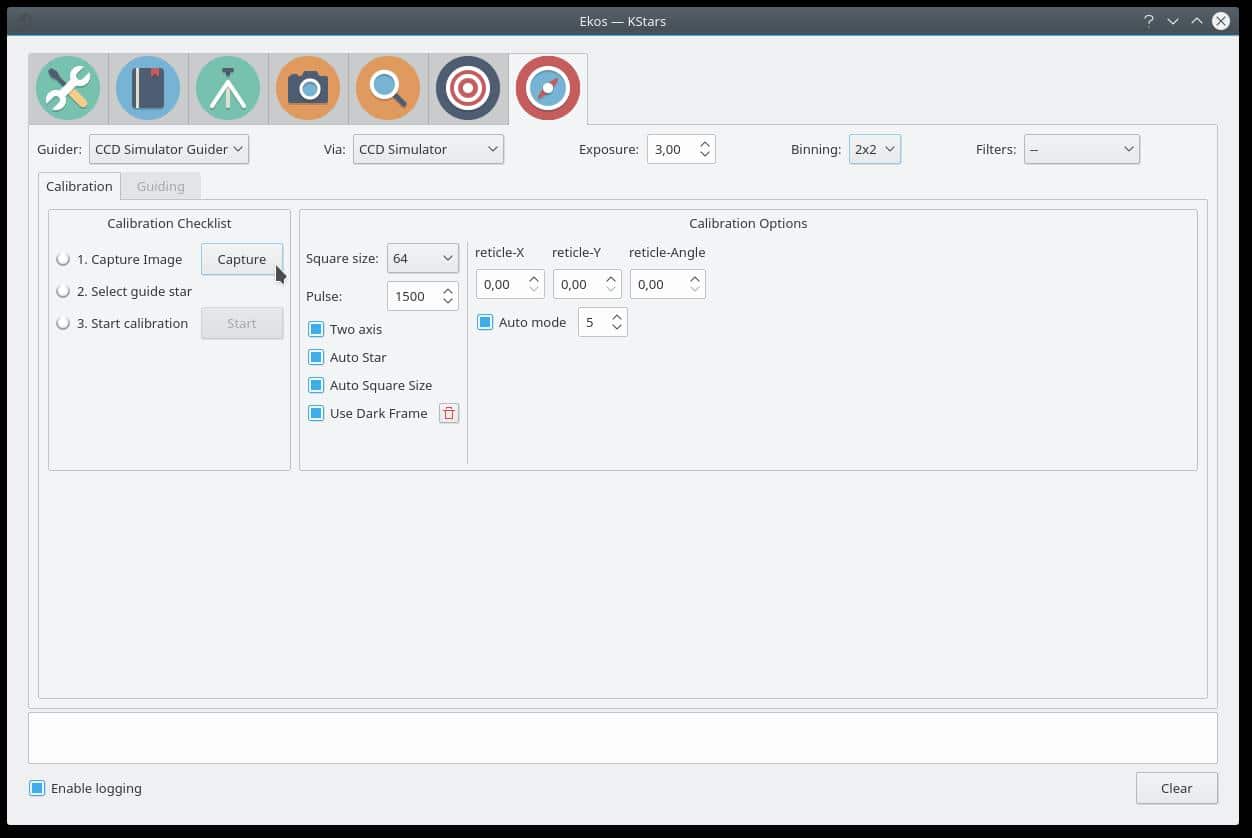

EKOS-Guide

Calibratie.

Hier kies ik altijd voor een opnametijd van 3 seconden. Dit om storende elementen die de meting kunnen beinvloeden (zoals seeing) te verminderen. Ook zet ik “Binning” op 2. Wanneer je alles verder op “Auto” hebt staan, zal EKOS aan de hand van de foto een ster kiezen en hier meteen een kalibratie op beginnen. Hierna schakel je over op de “Guiding” tab en selecteer je “Start Autoguiding”. Meestal staan alle andere opties al goed, gaat het guiden hier volledig de mist in, dan is er een ander probleem (veel wind, probleem met montering etc.) welke meestal niet echt te beinvloeden is met de andere opties, die zijn er meer voor echte fine-tuning.

Wil je beginnen met de opnames, dan ga je naar het foto overzicht en stel je hier de nodige parameters in. Meestal maak ik eerst een test-foto van een 5 minuten om te bepalen of ik minder of meer tijd per sub nodig heb. Dit controleer ik dan meestal tussentijds even in PixInsight. Je stelt de naam in, hoeveel je er wilt maken en of het gaat om een “Light”, “Dark”, “Flat”, etc. Ik stel ook altijd een kleine “Delay” tijd in, dit omdat het vaak bleek dat na dithering, mijn DSLR al een foto begon te maken terwijl de montering nog net een kleine beweging maakte. Om dat soort eigenaardigheden op te vangen is die tijd heel fijn. Je klikt nog op de optie om de montering terug te zetten naar de Park positie (of niet, jouw keus) en klikt op het plusje. De “Job” is nu klaar voor de start.

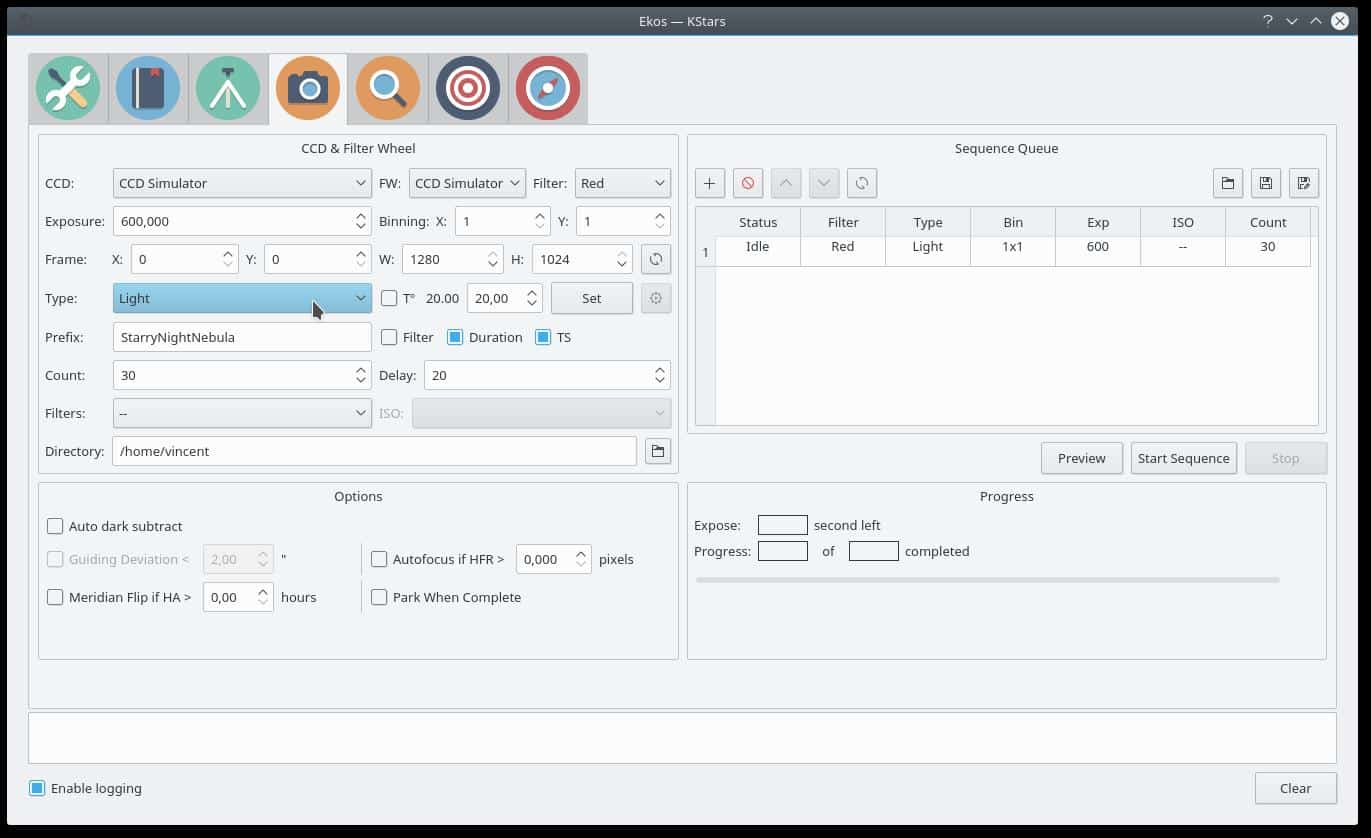

EKOS-Sequence

Het image sequence overzicht.

Dit was een vrij eenvoudige manier van werken, in een volgend deel zal ik ingaan op het gebruik van de “Scheduler” welke veel zaken kan automatiseren tijdens een flinke nacht van activiteit terwijl je ligt te slapen en ook op de mogelijkheid tot het maken van automatische mozaieken.
