Het minimum aantal subs per paneel is 3, maar op een aantal punten is het de moeite waard om wat meer data te verzamelen, zo ook van NGC6888 en omgeving. Dit is een kleine uitsnede van 23 x 900 seconden Ha. De eccentriciteitswaarde voor deze sterbeelden is 0.36 en dat zijn hele ronde sterren. (Dus deze unguided opnamen zijn weer prima!)NGC6888-23x900sec-Ha-HD-crop-hist-etc2

De oogst van afgelopen nacht, Links 3x15 min de adelaar die op een enkele 15 minuten Ha sub al bijna overbelicht is en rechts een \"metgezel van Daenerys\" die zelfs op 14x15 minuten Ha nog nauwelijks uit de achtergrond komt. Van allebei nog meer data nodig, de nachttemperatuur was 26 graden en dat is de grens voor de CCD koelcapaciteit want de eerste helft van de nacht bereikte de sensor -18 i.p.v. het setpoint van -20C oogst-20170703

poeh, vanaf nul opnieuw begonnen met uitlijnen en opbouw van een hemelmodel (met 16 sterren). De eerste testopname van 900 seconden is binnen met een ster eccentriciteit van 0.449 dus dat ziet er weer goed uit.ngc6888-new-model-ecc044

Misschien moet je een nieuw model maken? Zeker en vast, ik ben de sessie van vanavond al aan het voorbereiden Marc.alignment

Overigens is NGC6813 (emissienevel) toch ook een leuk gebied, heb je op dit object al eens “ingezoomd”? En dus.... zoomde ik vannacht even in op NGC6813. Is een heel klein neveltje dat in een RGB opname zou verzuipen in het melkweg sterveld. Dit is 7x 900 seconden met 6nm Ha filter. Vanwege de problemen die ik met de montering heb zijn de sterren verre van rond zoals op de opname te zien is.......NGC6813

En zie hier het probleem in beeld, dit is een eccentriciteitsplot van 900 seconden Ha subs waarbij ik van elke sessie tussen 8 mei en 1 juli 3 willekeurige opnamen heb laten meenemen in de grafiek. De opnamen vanaf 22 juni (punt 45) laten een plotselinge stap zien buiten de normale bandbreedte. (Een eccentriciteit van 0.4 is erg goed, normale astro-foto's laten waarden tussen 0.4 en 0.6 zien)ECC-900sec-may08-july-01

Dit is alvast 13x 600 seconden Luminance (IDAS-LP2), het begin van wat een HaLRGB opname moet gaan worden. QHY16200/Esprit 100 f5.5. Dat gaat nog even duren want LRGB subs worden alleen gemaakt zonder maanlicht en wanneer het object hoog staat (>40 graden). Software: Sequence Generator Pro, Astro Pixel Processor (bad pixel map, masterdark, masterflat), Pixinsight (Histogramtransfer, Curves)Cocoon-IC5146-13x600sec-IDAS-St-avg-7800.0s-WSC_2_2.5-x_1.0_LZ3-NS-ref-eq-add-sc_BWMV_nor-AA-RL-noMBB_2ndLNC_it2-hist-curv2

Deze planetaire nevel (NGC6842) viel op bij het inspecteren van de opname van het extra paneel nummer 16 (het 64ste paneel). Dit is een nevel die vooral goed te zien is in OIII licht en een kleurenfoto die ik vond laat hem als "puur" blauw zien. Maar ook op deze 900 seconden Ha opname valt hij op. Met 2.22 boogseconden per pixel is de diameter zo'n  27 pixels, dus circa 60 boogseconden.NGC6842

"Patchwork". De extra strook van 16 (2x8) panelen heeft door het "uitwaaieren" geen 15% overlap meer met de aansluitende strook van het 48 paneel gedeelte (. Daarom maar een extra strook met 50% overlap gemaakt die als een reparatie plakstrook dienst doet. Nu gaat de registratie natuurlijk wel goed. In dit voorbeeld waarbij een overlap sectie van de lastigste 4 panelen is gebruikt (onderaan, met bovenaan de 4 aansluitende panelen van het 48 paneel deel) heb ik geen LNC en geen MBB toegepast zodat je de overlapping goed kan zien.Patchwork-St-avg-10800.0s-NR-x_0.5_LZ3-NS-full-eq-add-sc_BWMV_nor-AA-RL-noMBB-St

Mijn aanpak heeft wat toelichting nodig. Ik maak 3x3 secties waarbij ik meerdere lights per paneel gebruik. Zo'n sectie is dan gekalibreerd en ik probeer om hiermee een groter geheel te maken. Zo zie je hierboven sectie C+D waarbij APP voor het mozaieken maar 2 "lights" aan elkaar hoeft te monteren.subsecties

O het is al een feature in APP Vincent! Het heet "Dynamic Distortion Correction" en wanneer je dat aan laat staan bij het samenvoegen van al samengevoegde secties (bent u er nog?) dan is het resultaat heel dynamisch vervormd. Bijgaand zoals het gaat met dat vinkje uitgezet. (NIET pixelpeepen, dit is een sterk verkleinde upload)Oops-kaleidoscoop-reg-zoishetgoed

Soms gaat het helemaal mis met het samenvoegen van panelen en is het resultaat ineens kunst geworden. Dit is zo'n kaleidoscopische strook van 18 panelen.Oops-kaleidoscoop-reg

Dit is een strook van 16 panelen met een ongebruikelijke uitsnede met 2 hoofd-"attrakties" in de Zwaan. In deze versie nog slechts 1 light (15 minuten 6nm Ha) per paneel. Upload op 25% resolutie. Het volledige mozaiek is vierkant en "rechtop" gezet wort dit de linker-zijkant.NA-Nebula-to-Veil-25procent-1-light-per-panel-

En zo zien de 4 Sluiernevelpanelen er uit na croppen. Deze sectie sluit aan bij de eerdere 48 panelen. Deze 4 panelen werden razendsnel gemaakt, maar de complexiteit neemt enorm toe bij grote aantallen panelen en meer lights per paneel. Denk aan dagen rekenwerk voor een resultaat.Veil-panel1-2-3-4-van16-van64-crop-resampeled

Het blijft verbazingwekkend hoe snel en eenvoudig de APP mozaiek funktie werkt. Ik had vannacht data voor 4 extra panelen verzameld, voor 3 panelen 4x900 sec Ha en het vierde paneel 5x900sec en na het drukken op de "integrate knop" kost het APP maar 39 minuten om het mozaiek te maken. Geen enkele verdere aktie van de gebruiker is nodig (Behalve de instellingen even op de goede waarden zetten). Dus volautomatisch in 1 workflow calibreren met masterflat, masterdark, bad pixel map, uitzoeken welk paneel waar hoort, stacken, optimaliseren, naden wegwerken..... Voor de liefhebbers, dit zijn de instellingen die ik gebruikt heb (APP versie 1.042): 3) Analyse stars min size: 4 Clip Prof: 0.1 Filter profile on Kappa: 4 Stars: 2000 4) Register Pattern recognition: Quadrilaterals scale start: 5 (1) scale stop: 12 (5) use dynamic distortion corr: on same camera and optics: on # of overlapping frames: 3 registration mode: mosaic registration model: projective 6) Integrate composition mode: full LNC degree: 6 LNC it: 3 enable MBB: on MBB%: 5 No under/overshoot on Integrate set scale 1.0 Outlier rejection: sigma clip, kappa=3, it=3APP-veil

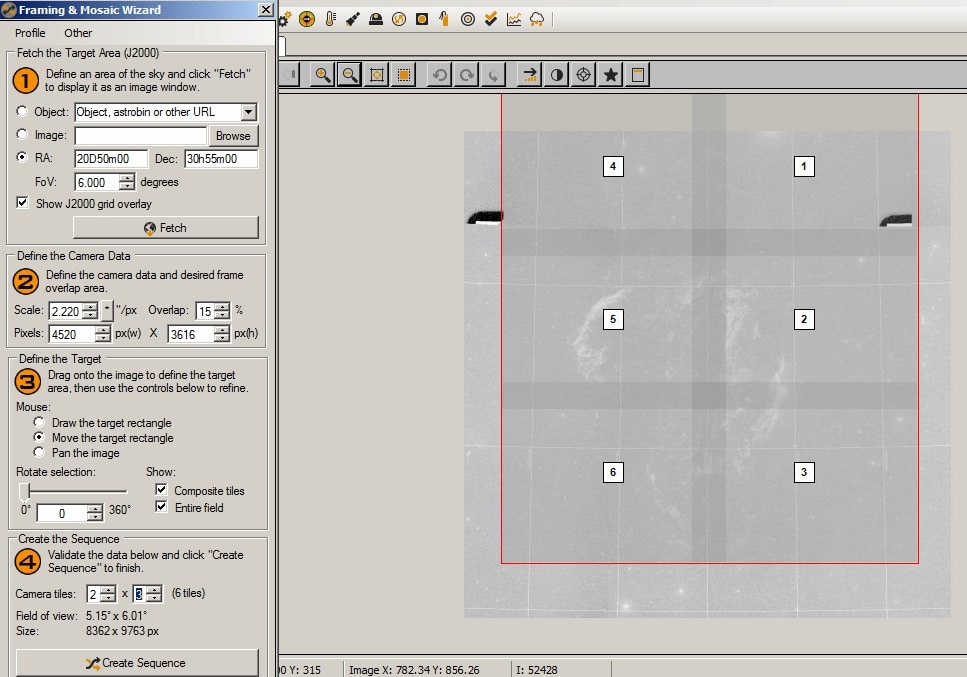

Het is heel verleidelijk om er 16 panelen aan vast te plakken want net buiten beeld van paneel 1 en 7 van het 48 paneel Zwaan mozaiek  staat de sluiernevel. Dus na wat gepuzzel is hier de blauwdruk, waarmee we dan op 64 panelen komen.Cygnus-extra-16panels-Veil-strip

Het is heel verleidelijk om er 16 panelen aan vast te plakken want net buiten beeld van paneel 1 en 7 van het 48 paneel Zwaan mozaiek  staat de sluiernevel. Dus na wat gepuzzel is hier de blauwdruk, waarmee we dan op 64 panelen komen.Cygnus-extra-16panels-Veil-strip

Nog wat meer bijvangst rond volle maan, Omdat Zwaan tegen 03:00 uur te hoog aan de hemel komt (De Scopedome gaat dan erg vaak corrigeren) Schakel ik dan tot 04:00 over op een ander onderwerp. En na een nacht of 4 heb je dan 14x900 seconden Ha subs binnen. Nog 2 heldere nachten en dan heb ik van elk van de 48 Ha panelen van het Zwaan mozaiek tenminste 3 subs van 900 seconden binnen.Gamma_Cas-IC59-IC63-14x900sec-St-med-12600.0s-WSC_3_2.0-x_1.0_LZ3-ref-qua-add-sc_BWMV_nor-AA-RL-noMBB_4thLNC_it1

Poeh, dat is weer een hele nieuwe leercurve, het maken van LRGB opnamen. Als "bijvangst" verzamelde L (29x600 seconden) en R, G, B (3x12x600seconden), totaal 10.8 uur. Gestacked met APP (masterdarks, Bad Pixel Map, Masterflat). Maar dan de "goede" kleurverzadiging vinden, dat is best lastig. De methode via het opkrikken van RGB verzadiging in de lineaire fase, dan stretchen tot 75% van normale waarden en combinatie met normaal gestretchte L via CIE Lab werkte nog het best. Daarma met rangemasks en L masks HDRMultiscaletransform. Nog steeds niet tevreden, maar het begin is er.IRIS-NGC7023-E100-QHY16200-L29x600_RGB_12x600-11hrs-201704

Het lukte vanmorgen maar niet om een Bestand in Pixinsight te sluiten, tot ik erachterkwam dat ik elke keer op "No" drukte. Waarom? Omdat ik altijd op de linker knop druk en inmiddels zit dat meer in het ruggemerg dan de hersenen. Oorzaak? Een upgrade van Linux Mint 17 naar Linux Mint 18 en vreemd genoeg zijn de knoppen dan omgewisseld. Screenshots, groene balk=PI in Mint 18, blauwe balk=PI in Mint 17.YESNO-Mint17-18

Rob, links orgineel, copy image, gebruik de copie als mask, curvestransform, Saturation, resultaat rechts, hoppa kleur!robrobvoorna2
